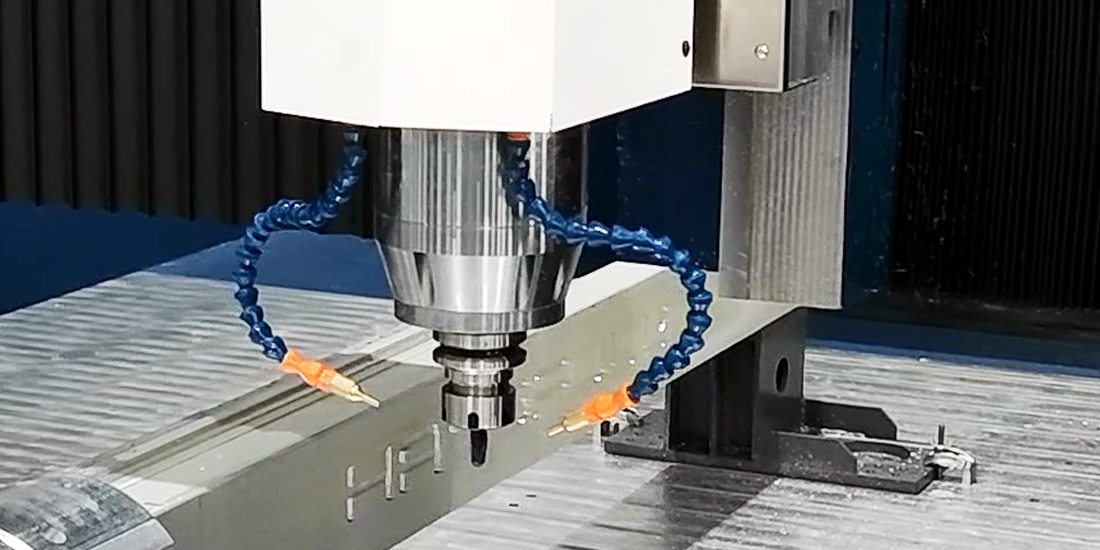

鋁加工中心加工鋁件怎么樣能加工光滑？在鋁加工中心加工鋁件過(guò)程中，表面光滑度直接影響工件精度、外觀質(zhì)量及后續(xù)裝配性能，不少?gòu)臉I(yè)者都會(huì)遇到鋁件加工表面粗糙、有刀紋、毛刺等問(wèn)題，既影響生產(chǎn)效率，也增加后續(xù)打磨工序成本。
哈思孚HASSFULL將詳細(xì)拆解鋁加工中心加工鋁件不光滑的核心原因，對(duì)應(yīng)給出可直接落地的光滑加工解決方案，同時(shí)提供專屬高光加工參數(shù)，助力從業(yè)者快速解決加工痛點(diǎn)，提升鋁件加工品質(zhì)。
哈思孚HASSFULL加工中心自動(dòng)換刀
鋁加工中心加工鋁件加工不光滑怎么回事？
1、刀具問(wèn)題：刀具磨損、崩刃、刀尖圓弧過(guò)?。皇褂梦赐繉佑操|(zhì)合金或不適合鋁材加工的刀具，易產(chǎn)生粘刀、刀紋。
2、切削參數(shù)不合理：轉(zhuǎn)速過(guò)低、進(jìn)給過(guò)快或忽快忽慢，切削深度過(guò)大，導(dǎo)致表面振紋、刀痕明顯。
3、粘刀（鋁屑粘連）：鋁材塑性好、熔點(diǎn)低，切削時(shí)鋁屑粘在刀尖，會(huì)在工件表面拉出劃痕、毛刺。
4、冷卻潤(rùn)滑不足：未使用切削液或切削液濃度不夠，散熱差、排屑差，加劇表面粗糙。
5、機(jī)床與工藝剛性不足：工件裝夾不牢、懸伸過(guò)長(zhǎng)；刀具伸出過(guò)長(zhǎng)、主軸松動(dòng)，產(chǎn)生振動(dòng)導(dǎo)致表面有波紋。
6、切削路徑與工藝問(wèn)題：走刀方向不當(dāng)、轉(zhuǎn)角速度過(guò)快、精加工余量不合理，出現(xiàn)接刀痕、臺(tái)階紋。

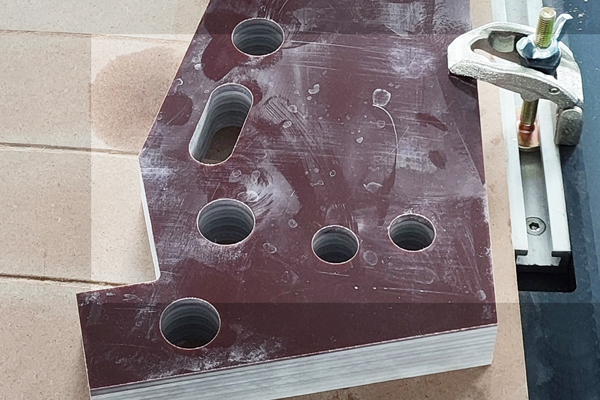

哈思孚HASSFULL加工中心加工的樣品
鋁加工中心加工鋁件怎么樣能加工光滑？
1、選用合適的鋁用刀具：使用高光鋁用銑刀/單晶金剛石刀具，大前角、鋒利刃口；建議用硬質(zhì)合金涂層刀（如DLC、鋁專用涂層），減少粘刀。
2、優(yōu)化切削參數(shù)：提高轉(zhuǎn)速、適當(dāng)減小進(jìn)給；精加工采用小切深、小步距，保證切削輕快穩(wěn)定。
3、解決粘刀問(wèn)題：保證排屑順暢，避免鋁屑擠壓劃傷表面；必要時(shí)采用順銑，減少刀具擠壓工件。
4、加強(qiáng)冷卻潤(rùn)滑：使用專用鋁切削液或乳化油，充分澆注冷卻，降低溫度、減少粘刀，提升光潔度。
5、提升剛性，減少振動(dòng)：工件裝夾牢固，減少懸伸；刀具盡量短、刀柄抱緊；檢查主軸、夾具精度，避免振動(dòng)波紋。
6、優(yōu)化精加工工藝：預(yù)留合理精加工余量；采用高光銑、螺旋銑、圓弧走刀；轉(zhuǎn)角降速，避免接刀痕；最后可加一次光刀走刀。
鋁加工中心鋁件高光加工參數(shù)？
默認(rèn)：硬質(zhì)合金3刃鋁用銑刀/6061、6063鋁合金
1、粗加工參數(shù)（留余量，保證后續(xù)能光）
刀具：3刃鋁用銑刀（硬質(zhì)合金）
主軸轉(zhuǎn)速：6000～10000r/min
進(jìn)給速度：F2000～4500mm/min
每齒進(jìn)給：fz=0.05～0.15mm/齒
切深ap：0.3～0.8mm
切寬ae：0.3～0.8mm
冷卻：必須開(kāi)，專用鋁切削液
2、精加工參數(shù)（核心：出鏡面效果）
刀具：高光鋁用銑刀/大前角鋒利刀
主軸轉(zhuǎn)速：10000～18000r/min（能高就高）
進(jìn)給速度：F1500～3000mm/min
每齒進(jìn)給：fz=0.02～0.06mm/齒
切深ap：0.1～0.25mm
步距（側(cè)吃刀）ae：0.05～0.15mm
方式：順銑+螺旋/圓弧走刀
最后光刀：同參數(shù)再走一遍，效果明顯提升
哈思孚HASSFULL加工中心
以上就是鋁加工中心加工鋁件光滑度問(wèn)題的完整解決方案，從問(wèn)題排查到刀具、參數(shù)、工藝的優(yōu)化，再到高光加工參數(shù)的落地，覆蓋實(shí)操全場(chǎng)景。無(wú)論是新手還是資深從業(yè)者，均可對(duì)照本文內(nèi)容快速定位問(wèn)題、調(diào)整操作，有效解決鋁件加工粗糙、刀紋、粘刀等痛點(diǎn)。若需根據(jù)自身使用的刀具直徑、機(jī)床最高轉(zhuǎn)速，獲取更精準(zhǔn)的專屬加工參數(shù)，可補(bǔ)充相關(guān)信息，進(jìn)一步優(yōu)化調(diào)整，助力實(shí)現(xiàn)鋁件高光、高效加工。
