絕緣件加工中心的結構特點是什么
絕緣件加工中心的結構特點是什么？絕緣件加工中心主要針對 FR4 玻纖板、環氧板、電木板等復合材料加工，這類材料含有玻纖，切削磨損大，加工容易出現分層、毛刺，對機床剛性、防塵、裝夾、主軸都有特殊要求。絕緣件加工中心并不是普通雕刻機簡單改參數，整機結構針對復合材料做專項優化。
哈思孚HASSFULL介紹絕緣件加工中心各部分結構特點，幫助選型和設備認知。

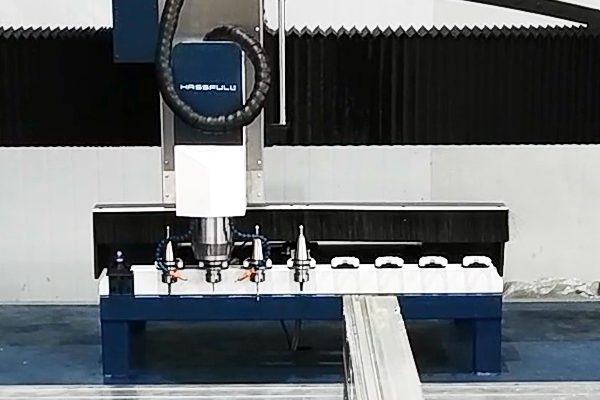

哈思孚HASSFULL加工中心刀庫
絕緣件加工中心的結構特點是什么？
1、床身與龍門框架結構：
（1）整體焊接鋼結構，高溫去應力回火處理：整機底座、龍門橫梁采用厚鋼板焊接，完成后做去應力退火，消除焊接內應力，長期重切削不易變形，保障長期精度穩定。普通廣告雕刻機床身剛性偏弱，不適合玻纖類耐磨復合材料持續加工。
（2）龍門式框架布局：采用固定工作臺、龍門移動結構，工作臺承重能力強，適合整張絕緣板材上料，大尺寸板材加工穩定性好。
2、傳動與導向系統結構特點：
（1）導軌采用密封防護直線導軌：玻纖粉塵硬度高，容易磨損導軌滑塊，導軌配備伸縮防塵護罩，隔絕粉塵侵入，降低傳動部件磨損，延長導軌絲桿使用壽命。
（2）X/Y軸精密研磨齒條傳動，Z軸滾珠絲杠：X、Y采用研磨齒條搭配精密行星減速機，兼顧加工速度與定位精度；Z軸選用高精度滾珠絲杠，控制下刀深度，保障打孔、銑槽深度一致性。
（3）全閉環伺服驅動系統：配備絕對值伺服電機，部分機型帶光柵尺全閉環反饋，抵抗切削振動帶來的精度偏移，絕緣件打孔、輪廓加工尺寸穩定。
3、主軸單元結構特點：
（1）高速水冷主軸：絕緣件加工中心普遍配置水冷高速主軸，轉速可達24000r/min。玻纖材料切削發熱大，水冷散熱效果優于風冷，持續高速加工主軸溫升小，避免熱漂移，適合環氧板、玻纖板長時間銑削打孔。
（2）支持自動換刀刀庫結構：標配直排刀庫或者伺服盤式刀庫，BT30刀柄，可存放多把刀具。絕緣件加工會用到鉆孔刀、銑刀、倒角刀，復雜工件工序之間自動換刀，不用人工換刀，提升批量加工效率。
4、工作臺裝夾結構（絕緣設備重點結構）：
（1）分區真空吸附鋁合金臺面：臺面分多個獨立真空區域，大小板材都可以實現有效吸附，薄板絕緣板不會翹曲跑板；同時預留T型槽，厚重工件可以壓板機械裝夾，兩種裝夾方式兼容。
（2）配套大功率真空發生系統：
真空泵匹配真空儲氣罐，保證板材各個位置吸附力均勻，FR4薄板材加工不位移。
5、除塵防護與輔助結構（復合材料專屬）：
（1）整機防塵、集塵接口結構：玻纖粉塵硬度高，會磨損機床零部件，設備預留大功率集塵接口，加工時同步吸走切削粉塵；各運動副防塵護罩完整，阻擋粉塵進入傳動副內部。
（2）可選噴霧冷卻裝置：
加工玻纖、環氧板時可開啟噴霧冷卻，降低刀具切削溫度，減少刀具磨損，改善切面分層毛刺問題。
6、控制系統結構：采用工業總線數控系統，支持DXF、DWG圖紙導入，適配絕緣板材銑面、開孔、開槽、字符雕刻等工藝；系統內部可存儲多套材料工藝參數，方便快速調用。
絕緣件加工中心相比普通數控雕刻機，核心區別在于整機剛性、防塵防護、高速水冷主軸、分區真空吸附臺面這幾處專項結構優化。針對玻纖環氧板耐磨、易產粉塵、易分層的加工特性，從硬件結構上降低粉塵磨損，保障加工精度與設備使用壽命。選型時重點關注床身去應力處理、導軌防塵、水冷主軸、真空臺面配置。
