加工中心鋁件攻絲絲錐經(jīng)常會(huì)斷,怎么解決
加工中心鋁件攻絲絲錐經(jīng)常會(huì)斷,怎么解決？哈思孚HASSFULL先來說下什么是絲錐吧。所謂的絲錐又叫做絲攻，在鉆孔之后用來攻內(nèi)螺紋的。絲錐分機(jī)用絲錐和手用絲錐。這里說的
鋁加工中心絲錐，當(dāng)然是機(jī)用絲錐了。在國家工具標(biāo)準(zhǔn)中，將機(jī)用絲錐定義為：高速鋼磨牙絲錐。機(jī)用絲錐又可以分為先端絲攻、螺旋絲攻。先端絲攻也被叫做直槽絲攻，用來攻通孔；螺旋絲攻用來攻盲孔的。
加工中心鋁件攻絲絲錐經(jīng)常會(huì)斷,怎么解決？
1、首先就是絲錐選擇不當(dāng)造成的：如果加工硬度很大的工件，
哈思孚HASSFULL建議選擇高品質(zhì)絲錐，例如涂層絲錐、高速鋼絲錐、硬質(zhì)合金絲錐等都行。不同絲錐的設(shè)計(jì)是應(yīng)用在不同的工作場合的，需要選擇絲錐。例如絲錐的排屑槽頭數(shù)、大小、角度等等對排屑性能都有影響。
2、其次絲錐品質(zhì)不好也是其中一個(gè)重要原因：例如主要材料、熱處理情況、加工精度、涂層質(zhì)量、數(shù)控刀具設(shè)計(jì)等因素。
舉個(gè)例子，絲錐截面過渡處尺寸差別太大或沒有設(shè)計(jì)過渡圓角導(dǎo)致應(yīng)力集中，使用時(shí)易在應(yīng)力集中處發(fā)生斷裂。柄、刃交界處的截面過渡處離焊口距離太近，導(dǎo)致復(fù)雜的焊接應(yīng)力與截面過渡處的應(yīng)力集中相迭加，產(chǎn)生較大的應(yīng)力集中，導(dǎo)致絲錐在使用中斷裂。例如，熱處理工藝不當(dāng)。絲錐熱處理時(shí)，若淬火加熱前不經(jīng)預(yù)熱、淬火過熱或過燒、不及時(shí)回火及清洗過早都有可能導(dǎo)致絲錐產(chǎn)生裂紋。很大程度上這也是國內(nèi)絲錐整體性能不如進(jìn)口絲錐的重要原因。
3、底孔孔徑偏?。豪?，加工黑色金屬材料M5×0.5螺紋時(shí)，用切削絲錐應(yīng)該用選擇直徑4.5mm鉆頭打底孔，如果誤用了4.2mm鉆頭來打底孔，攻絲時(shí)絲錐所需切削的部分必然增大，進(jìn)而使絲錐折斷。建議根據(jù)絲錐的種類及攻件材質(zhì)的不同選擇正確的底孔直徑，如果沒有完全符合的鉆頭可以選擇大一級(jí)的。
4、還有就是絲錐與加工的材料不匹配：我們在攻絲之前，需要選擇合適的優(yōu)質(zhì)絲錐產(chǎn)品，這樣就能避免問題的出現(xiàn)。
5、機(jī)床沒有達(dá)到絲錐的精度要求：機(jī)床和夾持體也是非常重要的，尤其對于高品質(zhì)的絲錐，只要一定精度的機(jī)床和夾持體才能發(fā)揮出絲錐的性能。常見的就是同心度不夠。攻絲開始時(shí)，絲錐起步定位不正確，即主軸軸線與底孔的中心線不同心，在攻絲過程中扭矩過大，這是絲錐折斷的主要原因。
6、攻件材質(zhì)問題：攻件材質(zhì)不純，局部有過硬點(diǎn)或氣孔，導(dǎo)致絲錐瞬間失去平衡而折斷。
7、切削速度與進(jìn)給量不合理：當(dāng)加工出現(xiàn)問題時(shí)，國內(nèi)大部分用戶是降低切削速度和減小進(jìn)給量，這樣絲錐的推進(jìn)力度降低，其生產(chǎn)的螺紋精度因此被大幅度降低，這樣加大了螺紋表面的粗糙度，螺紋孔徑和螺紋精度都無從控制，毛刺等問題當(dāng)然更不可避免。但是，給進(jìn)速度太快，導(dǎo)致的扭力過大也容易導(dǎo)致絲錐折斷。機(jī)攻時(shí)的切削速度，一般鋼料為6-15m/min；調(diào)質(zhì)鋼或較硬的鋼料為5-10m/min；不銹鋼為2-7m/min；鑄鐵為8-10m/min。在同樣材料時(shí)，絲錐直徑小取較高值，絲錐直徑大取較低值。
8、切削液和潤滑油品質(zhì)不好：切削液和潤滑油品質(zhì)出現(xiàn)問題，加工的時(shí)候工件就會(huì)容易出現(xiàn)毛刺等現(xiàn)象，這樣絲錐的壽命會(huì)減少，也容易發(fā)生斷裂的現(xiàn)象。
9、操作人員技術(shù)與技能沒有達(dá)到要求：以上的這些問題，都需要操作人員做出判斷或向技術(shù)人員反饋，但目前國內(nèi)絕大部分操作人員重視不夠。例如，加工盲孔螺紋時(shí)，當(dāng)絲錐即將接觸孔底的瞬間，操作者并未意識(shí)到，仍按未到孔底時(shí)的攻絲速度給進(jìn)，或排屑不暢時(shí)強(qiáng)行給進(jìn)導(dǎo)致絲錐折斷。建議操作人員加強(qiáng)責(zé)任心。
加工中心鋁件攻絲絲錐結(jié)構(gòu)是怎么樣的？

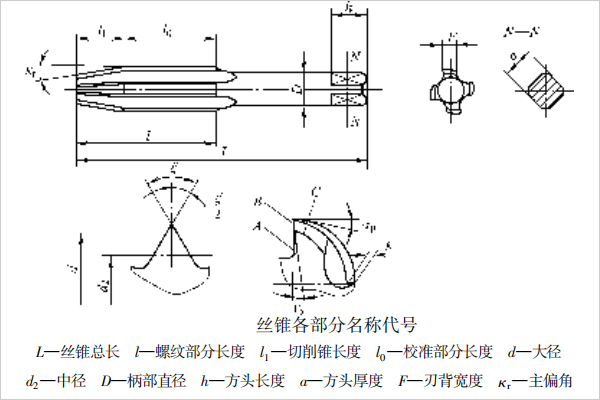

加工中心鋁件攻絲絲錐結(jié)構(gòu)如下
加工中心鋁件攻絲絲錐結(jié)構(gòu)
加工中心鋁件攻絲絲錐規(guī)格范圍和標(biāo)準(zhǔn)代號(hào)？
|
類型
|

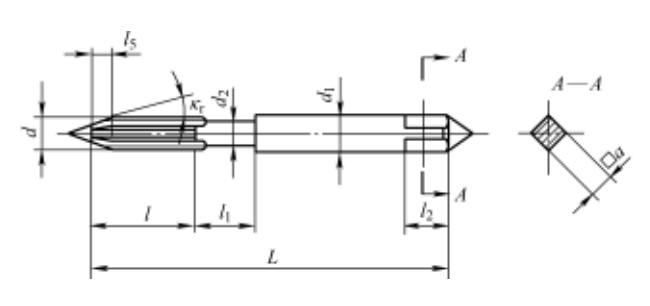

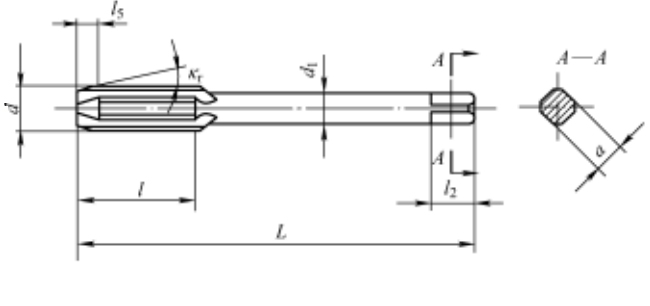

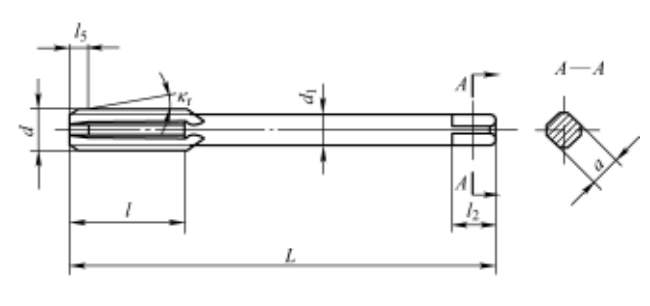

簡圖
|
規(guī)格范圍
|
標(biāo)準(zhǔn)代號(hào)
|
|

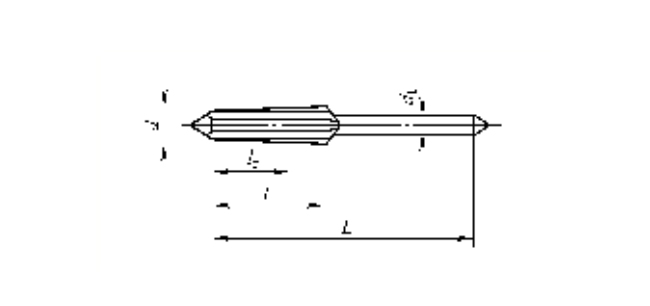

粗柄機(jī)用和手用絲錐
|
|
粗牙為M1-M2.5
細(xì)牙為M1×0.2-M2.5×0.35
|
GB/T3464.1-2007
|
|
粗柄帶頸機(jī)用和手用絲錐
|
|
粗牙為M3-M10
細(xì)牙為M3×0.35-M10×1.25
|
GB/T3464.1-2007
|
|

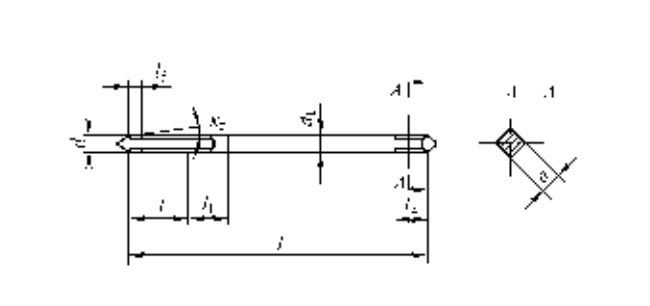

細(xì)柄機(jī)用和手用絲錐
|
|
粗牙為M3-M68
細(xì)牙為M3×0.35-M100×6
|
GB/T3464.1-2007
|
|

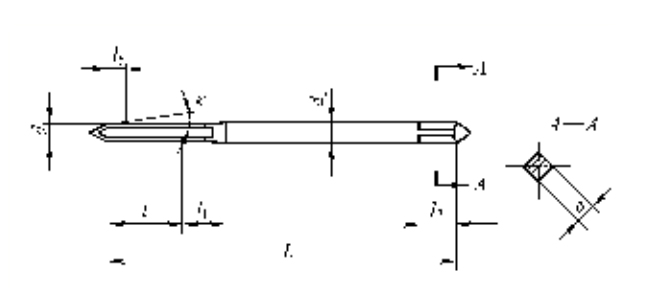

長柄機(jī)用絲錐
|
|
粗牙為M3-M24
細(xì)牙為M3×0.35-M24×2
|
GB/T3464.2-2007
|
|
粗短柄機(jī)用和手用絲錐
|
|
粗牙為M1-M2.5
細(xì)牙為M1×0.2-M2.5×0.35
|
GB/T3464.3-2007
|
|
粗柄帶頸短柄機(jī)用和手用絲錐
|
|
粗牙為M3-M10
細(xì)牙為M3×0.35-M10×1.25
|
GB/T3464.3-2007
|
|
細(xì)短柄機(jī)用和手用絲錐
|
|
粗牙為M3-M52
細(xì)牙為M3×0.35-M52×4
|
GB/T3464.3-2007
|
|
螺母絲錐（d≤5mm）
|
|
粗牙為M2-M5
細(xì)牙為M3×0.35-M5×0.5
|
GB/T967-2008
|
|
圓柄螺母絲錐（d＞5-30mm）
|
|
粗牙為M6-M30
細(xì)牙為M6×0.75-M30×1
|
GB/T967-2008
|
|
螺母絲錐（d＞5mm）
|
|
粗牙為M6-M52
細(xì)牙為M6×0.75-M52×1.5
|
GB/T967-2008
|
|
長柄螺母絲錐
|
|
粗牙為M3-M33
細(xì)牙為M3×0.35-M52×1.5
|
JB/T8786-1998
|
|

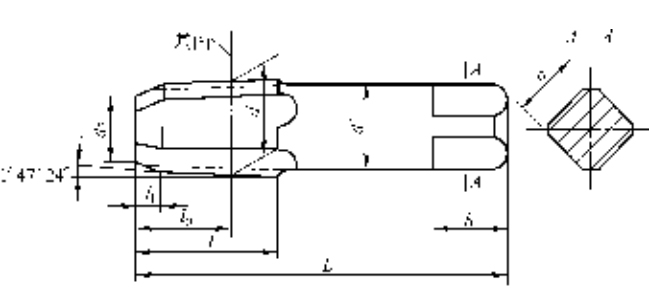

米制錐螺紋絲錐
|
|
ZM6-ZM60
|
|
|

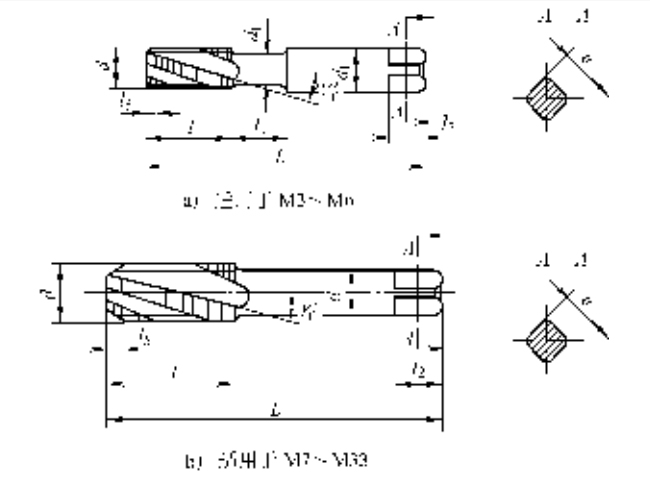

螺旋槽絲錐
|
|
粗牙為M3-M27
細(xì)牙為M3×0.35-M33×3
|
GB/T3506-2008
|
|
梯形螺紋絲錐
|
|
Tr8×1.5-Tr52×8
|
JB/T9989.1-1999
|
|
55°圓柱管螺紋絲錐
|
|
G系列：G1/16-G4
Rp系列：Rp1/16-Rp4
|
GB/T20333-2006
|
|

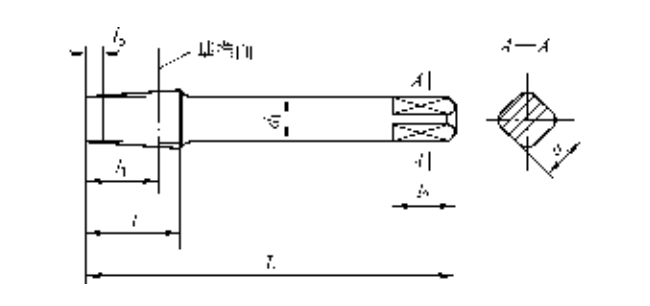

55°圓錐管螺紋絲錐
|
|
Re1/16-Re4
|
GB/T20333-2006
|
|

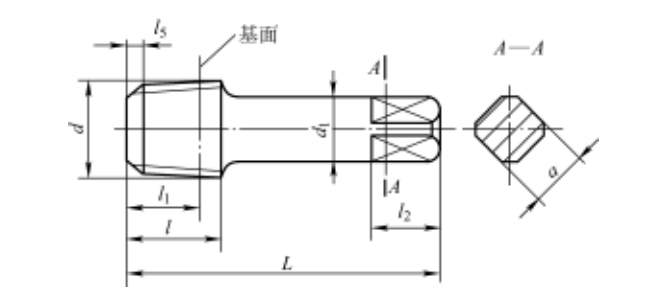

60°圓錐管螺紋絲錐
|
|
NPT1/16-NPT2
|
JB/T8364.2-2010
|
加工中心鋁件攻絲絲錐經(jīng)常會(huì)斷的原因也是很多的，需要從上面一一核對找出原因，當(dāng)然問題有可能是一個(gè)，也有可能是二個(gè)。
