加工中心加工POM工程塑料變形開(kāi)裂怎么辦？POM工程塑料是啥？POM是一種基于甲醛的半結(jié)晶工程熱塑性塑料。它常見(jiàn)的有黑白兩種，具有很多稱呼，例如Acetal（乙縮醛）、Polyoxymethylene（POM）、Polyacetal（聚縮醛）、Polyformaldehyde、賽鋼等等。這些年，POM依靠著較低的成本，正在取代一些傳統(tǒng)的金屬材料加工精密零件，如：鋼、鋅、鋁、黃銅等。廣泛用于儀器儀表、日用輕工、電子電氣、機(jī)械、汽車、建材、農(nóng)業(yè)等行業(yè)，如泵零件、閥體、齒輪、軸承襯套、滾子和滑軌、殼體零件、螺母、風(fēng)扇輪、電氣絕緣零件等。這種材料在加工時(shí)與金屬有著不小的差異，如果不注意或者操作不當(dāng)，很可能會(huì)出現(xiàn)變形、開(kāi)裂的情況。今天就和大家分享一些關(guān)于POM材料在機(jī)加工時(shí)的經(jīng)驗(yàn)，希望可以給大家提供一些思路。
POM工程塑料
哈思孚HASSFULL先來(lái)說(shuō)說(shuō)POM工程塑料的特點(diǎn)？
1、這種材料具有高機(jī)械強(qiáng)度和剛度，良好的滑動(dòng)特性(摩擦系數(shù)低)，和優(yōu)異的耐磨性。由于縮醛幾乎不吸收水分，具有出色的尺寸穩(wěn)定性，是做復(fù)雜形狀，精密加工零件的絕佳選擇。
2、但它在酸性條件和高溫下不穩(wěn)定，易降解。由于其分子中包含大量的氧，因此難以賦予其阻燃性，連續(xù)工作溫度范圍約為-40°C至120°C。
3、POM有兩種變體，縮醛均聚物POM-H和縮醛共聚物POM-C，硬度和剛度上POM-H大于POM-C，熔點(diǎn)POM-H（172-184°C）高出POM-C（160-175°C）約10°C。還有一些改性POM，熔點(diǎn)更高，這里也不一一舉例了。
加工中心加工POM工程塑料變形開(kāi)裂的問(wèn)題介紹：
一般會(huì)碰到的主要是加工變形和開(kāi)裂的問(wèn)題，開(kāi)裂這里常見(jiàn)的也有2種，一種是加工時(shí)直接開(kāi)裂，還有一種是隱性裂紋（通常就是內(nèi)部應(yīng)力的原因），加工后才緩慢開(kāi)裂，會(huì)比較頭疼。
談這些問(wèn)題前，先談下選料和試制。
好的材料可以很大程度上避免大的變形。所以在材料選擇上，請(qǐng)優(yōu)先選用進(jìn)口POM材料（或者改性POM）進(jìn)行加工。國(guó)產(chǎn)POM材料質(zhì)量不一，變形程度往往更大而且批次間不穩(wěn)定（雜質(zhì)，內(nèi)部有裂紋類似的一些坑）。
不管進(jìn)口還是國(guó)產(chǎn)POM材料，加工前請(qǐng)一定先試制，材料批次不同的話也建議都進(jìn)行試制。
加工刀具的選擇
因?yàn)镻OM的硬度低，切削力小，一般高速鋼和硬質(zhì)合金刀具就足夠加工了，刀口一定要鋒利，減小切削熱。在車削加工的精密加工中可以選擇使用PCD車刀。
POM材料處理（推薦一定要做）
如果選用的POM材料不好，或者尺寸公差要求比較高，建議開(kāi)粗后進(jìn)行退火處理，以消除其內(nèi)應(yīng)力，可以極大地減少精加工后的變形。
POM材料廠家或者牌號(hào)不同會(huì)存在一定差異，下面的工藝參數(shù)僅供參考：
粗加工后，進(jìn)行油浴退火（浸在熱油中）或空氣浴退火（烤爐中）。調(diào)節(jié)退火溫度，一般低于產(chǎn)品熱變形溫度10－20°C（約140-150°C）。油浴退火，壁厚每5mm退火時(shí)間增加40～60分鐘，空氣浴退火，壁厚每5mm退火時(shí)間增加20～30分鐘，完成后，自然冷卻至室溫。
另一種“土法”退火方式（退火溫度100°C）
零件使用環(huán)境溫度為80℃以下時(shí)，粗加工后直接在開(kāi)水中煮5到6個(gè)小時(shí)，自然冷卻至室溫。
時(shí)間充足也可以采用自然時(shí)效方式
粗加工后，室溫（最好是恒溫）下自然放置一周左右的時(shí)間。
加工中心加工POM工程塑料變形的原因和應(yīng)對(duì)方法？
先提一點(diǎn)，加工時(shí)最好能保證工件毛坯尺寸標(biāo)準(zhǔn)、一致，這樣更有利于掌握比較一致的變形量，將公差控制在比較接近的范圍內(nèi)。
1、裝夾導(dǎo)致變形
POM材料夾緊會(huì)產(chǎn)生變形，松開(kāi)后恢復(fù)到原來(lái)狀態(tài)。此時(shí)可以考慮改變裝夾形式，目的是為了使工件固定的接觸面增大。比如臺(tái)虎鉗墊東西緩沖、用膠水固定等等。大一些的板材，可以使用真空吸盤，但需要胚料平整，建議是先膠水固定一面后掃平，再用吸盤固定掃平的這個(gè)面進(jìn)行粗加工。行業(yè)里還有種冰凍吸盤固定的據(jù)說(shuō)也可以做，沒(méi)試過(guò)，看有誰(shuí)能分享一下經(jīng)驗(yàn)。
2、切削熱導(dǎo)致變形
POM材料耐熱性差，對(duì)熱敏感，加工時(shí)冷卻不充分易變形。首先，刀具一定要鋒利，這樣切削時(shí)產(chǎn)生的熱量相對(duì)要小些。其次可以減小吃刀量，分多次切削、增加冷卻液的方式，目的就是盡可能地減少熱量的產(chǎn)生或者快速帶走切削過(guò)程產(chǎn)生的熱量。
3、彈性變形
POM材料彈性比較高，在切削時(shí)，跟刀具接觸的部位會(huì)因材料的彈性而向內(nèi)變形，當(dāng)?shù)毒唠x開(kāi)后，被切壓的會(huì)產(chǎn)生一定的變形量。這時(shí)需要根據(jù)實(shí)際切削效果，進(jìn)行多次刀補(bǔ)調(diào)整。加工時(shí)以較小的吃刀量，分多次循環(huán)切削，可以減少材料彈性所帶了的尺寸變形。
4、內(nèi)應(yīng)力變形
由于工程塑料的熱膨脹系數(shù)比金屬大，所以在加工余量大時(shí)，由于內(nèi)應(yīng)力消除而產(chǎn)生變形。首先還是要正確的選擇和處理材料（前文已經(jīng)說(shuō)過(guò)）。其次在材料去除量比較多時(shí)，盡量下厚料，控制好余量，采用對(duì)稱加工（零件設(shè)計(jì)本身是否合理其實(shí)挺關(guān)鍵的），來(lái)抵消加工所帶來(lái)的應(yīng)力變形。
精加工后，在中轉(zhuǎn)及存放環(huán)節(jié)中也要注意溫度的控制，有條件的話恒溫，以防止零件因溫度的變化而產(chǎn)生變形，同時(shí)也要記得做好表面保護(hù)，以免出現(xiàn)碰傷劃傷之類的情況。

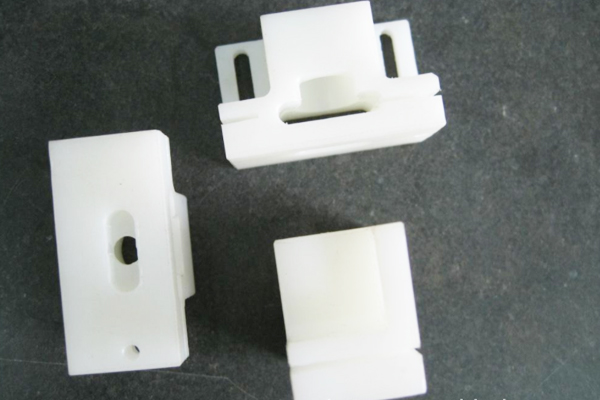

POM工程塑料加工樣品
加工中心加工POM工程塑料開(kāi)裂的原因和應(yīng)對(duì)方法？
之前提到的變形程度比較嚴(yán)重時(shí)就容易開(kāi)裂，但這只是部分原因。在操作中容易導(dǎo)致POM材料開(kāi)裂的原因還有以下這些：
加工時(shí)吃刀量過(guò)大
直接使用較大鉆頭鉆孔，切削力太大擠壓開(kāi)裂
加工深孔時(shí)沒(méi)有反復(fù)退鉆頭排屑，屑子排出不充分，擠壓開(kāi)裂
冷卻不充分，鉆孔冷卻不充分，導(dǎo)致切削熱和切削力太高開(kāi)裂
進(jìn)給速度太快，POM棒材內(nèi)部的應(yīng)力加發(fā)生開(kāi)裂
鉆孔時(shí)鉆頭的切削刃磨損未及時(shí)修磨鉆頭，硬鉆導(dǎo)致開(kāi)裂
加工方式的選擇
車削加工
加工時(shí)需要冷卻，以減少磨損并導(dǎo)熱，防止熔融。建議優(yōu)先選用壓縮空氣冷卻或固體潤(rùn)滑，其次是冷卻液。轉(zhuǎn)速不宜過(guò)快，進(jìn)刀量和吃刀量也不宜過(guò)大，刀具的前角和后角可稍大些，刃口必須鋒利。常用的高速鋼車刀前角約25°~40°、后角約10°~20°，卡盤的夾緊力要盡可能小。
鉆孔加工
不要直接用大鉆頭鉆孔，推薦先鉆小孔再低速擴(kuò)孔。鉆頭必須保持鋒利，可參考采用以下鉆頭：頂角60°~90°、螺旋角10°~20°、前角0°、后角10°~15°。鉆孔時(shí)，進(jìn)給方向上的力不宜太大，要及時(shí)退刀（一般5~6mm深）進(jìn)行排屑和幫助冷卻。對(duì)于鉆通孔來(lái)說(shuō)在快鉆透時(shí)應(yīng)降低進(jìn)給速度，以免鉆頭將材料沿軸向推掉。
銑削加工和螺紋加工
除刀具不一樣外，總體上差不多，就是裝夾要避免變形，保持刀具鋒利，進(jìn)給量要小，冷卻要充分。
刨削加工
這種加工比較少見(jiàn)，POM材料不管是板材還是棒材，相對(duì)都還是比較平整的。刨平面時(shí)不宜使用平刀，應(yīng)用尖刀加工，且刀具的后角要小，不然就容易開(kāi)裂或掉塊。
分享了這么多，希望大家都能加工出高質(zhì)量的產(chǎn)品。
最后，如果是做工程塑料加工的話，還是建議大家使用專門的工程塑料加工中心。
MF1325工程塑料加工中心
比通用加工中心更適配行業(yè)，價(jià)格也更有優(yōu)勢(shì)，況且還能隨時(shí)呼叫廠家進(jìn)行技術(shù)指導(dǎo)，絕對(duì)是工程塑料加工的利器，非常適合剛?cè)胄械男氯恕?br />
