鋁加工中心數(shù)控產(chǎn)品光潔度，大家還是很關(guān)心的。鋁加工中心在加工鋁件的時(shí)候，表面粗糙，這樣不僅影響美觀，還影響產(chǎn)品質(zhì)量，甚至導(dǎo)致產(chǎn)品的報(bào)廢，浪費(fèi)材料。那么今天
哈思孚HASSFULL來具體說下“鋁加工中心數(shù)控產(chǎn)品光潔度跟轉(zhuǎn)速有關(guān)嗎”。
鋁加工中心數(shù)控產(chǎn)品光潔度跟轉(zhuǎn)速有關(guān)嗎？
鋁加工中心數(shù)控產(chǎn)品光潔度跟轉(zhuǎn)速有一定的關(guān)系，但是光潔度差的原因不止轉(zhuǎn)速，還有很多因素的。
鋁加工中心數(shù)控產(chǎn)品光潔度跟什么因素有關(guān)系？
鋁加工中心數(shù)控產(chǎn)品光潔度跟幾許要素、物理要素和機(jī)械加工工藝要素有關(guān)系，哈思孚HASSFULL現(xiàn)在就來說下。
1、幾許要素：刀具形狀、幾許視點(diǎn)都會(huì)對(duì)光潔度有所影響，特別是刀尖圓弧半徑、主偏角、副偏角、切削用量中的進(jìn)給量等對(duì)外表粗糙度有較大影響。
2、物理要素：從切削過程物理本質(zhì)考慮，刀具刃口圓角及后邊的揉捏與沖突使金屬材料發(fā)作塑性變形，嚴(yán)峻惡化了外表粗糙度。在加工塑性材料而構(gòu)成帶狀切屑時(shí)，在前刀面上簡(jiǎn)單構(gòu)成硬度很高的積屑瘤。它可以替代前刀面和切削刃進(jìn)行切削，使刀具的幾許視點(diǎn)、背吃刀量發(fā)作改變。積屑瘤的概括很不規(guī)矩，因而使工件外表上呈現(xiàn)深淺和寬窄都不斷改變的刀痕。有些積屑瘤嵌入工件外表，更增加了外表粗糙度。
切削加工時(shí)的振蕩，使工件外表粗糙度參數(shù)值增大。
3、工藝要素：從工藝的視點(diǎn)考慮其對(duì)工件外表粗糙度的影響，首要有與切削刀具有關(guān)的要素、與工件材質(zhì)有關(guān)的要素和與加工條件有關(guān)要素等。
切削工件外表質(zhì)量對(duì)零件的使用性能有很大的影響。衡量已切削工件外表質(zhì)量的特性目標(biāo)首要有外表粗糙度、外表剩余應(yīng)力和外表加工硬化程度等。在表征零件外表質(zhì)量的3個(gè)目標(biāo)中，影響零件性能目標(biāo)的最重要的是工件外表粗糙度。
零件的外表粗糙度，直接而明顯地影響沖突和磨損，外表越粗糙，磨損越嚴(yán)峻。在開端磨損時(shí)，外表粗糙度的微觀凸峰很快被磨平，磨損量上升很快;在經(jīng)過一段時(shí)間工作之后，運(yùn)動(dòng)外表之間的觸摸面積加大，磨損的速度就會(huì)緩慢下來。若外表潤(rùn)滑細(xì)密，則微觀凸峰的高度和尖利程度都較小，所以潤(rùn)滑細(xì)密的外表比粗糙外表耐磨。
可是外表過于潤(rùn)滑，不利于潤(rùn)滑油的儲(chǔ)存，反而會(huì)使外表的沖突系數(shù)加大，使金屬外表發(fā)熱而發(fā)生“膠合”現(xiàn)象。在立式加工中心切削加工過程中，切削速度、進(jìn)給量和切削深度等工藝參數(shù)將影響切削力，切削力和切削溫度是兩個(gè)彼此相關(guān)的要素，通常切削力越大，切削溫度也越高，一起立式加工中心的振蕩越兇猛。
切削速度不同，外界鼓勵(lì)機(jī)械加工設(shè)備振蕩的頻率不同，這個(gè)頻率與立式加工中心的振蕩固有頻率越挨近，就越簡(jiǎn)單造成機(jī)械設(shè)備的振蕩加劇。
為了在切削加工過程中取得較抱負(fù)的加工工件外表粗糙度值，設(shè)計(jì)一套切削力和切削溫度的檢測(cè)系統(tǒng)，企圖對(duì)切削力、切削溫度與切削加工工件的外表粗糙度值之間的聯(lián)系進(jìn)行研究，在切削加工過程中經(jīng)過選取適宜的切削速度、進(jìn)給量、切削深度等工藝參數(shù)來控制切削力、切削溫度和機(jī)械設(shè)備振蕩，然后得到所需求的工件外表粗糙度值。
鋁加工中心數(shù)控產(chǎn)品光潔度差的案例分析？

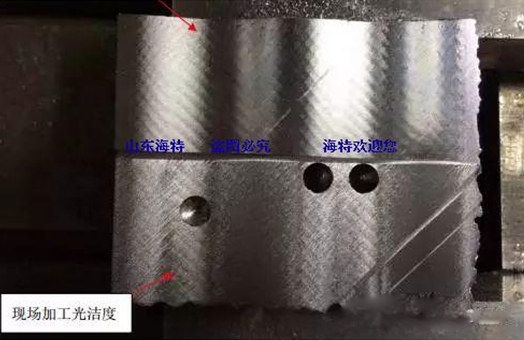

用戶加工出的工件存在光潔度較差以及陰陽面的問題，效果圖如下：
光潔度差
結(jié)合以往處理加工問題的經(jīng)驗(yàn)，金屬表面光潔度本身與很多方面有關(guān)。根據(jù)現(xiàn)場(chǎng)的實(shí)際條件和測(cè)試的難易程度，還是按照先參數(shù)、后外圍的順序來排查。
鋁加工中心數(shù)控產(chǎn)品光潔度差的案例分析之解決方案？
1、伺服調(diào)整：先利用SERVOGUIDE軟件進(jìn)行測(cè)試，主要目的是提高速度增益、消除振動(dòng)及保證三軸插補(bǔ)正常（即圓弧測(cè)試）。以下為調(diào)整后波形圖：

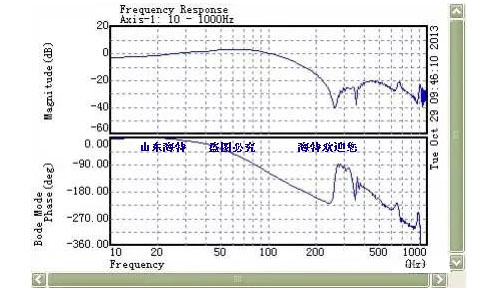

確保各軸運(yùn)行平穩(wěn)的狀態(tài)下提高速度增益

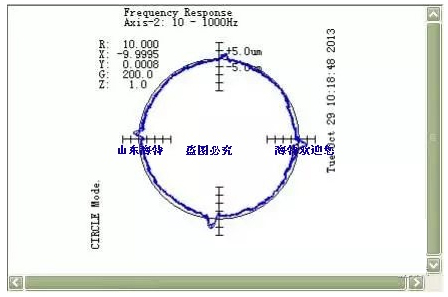

調(diào)整圓弧及象限，保證三軸插補(bǔ)正常
同時(shí)，調(diào)整高速高精度功能、加速度相關(guān)參數(shù)，將相關(guān)參數(shù)設(shè)置為我方的經(jīng)驗(yàn)值，同時(shí)調(diào)整插補(bǔ)時(shí)間常數(shù)。再次加工測(cè)試，發(fā)現(xiàn)無明顯改善。
2、CMR擴(kuò)大10倍測(cè)試：
根據(jù)我方以往經(jīng)驗(yàn)，CMR擴(kuò)大10倍（系統(tǒng)檢測(cè)精度提升）對(duì)工件的表面光潔度也會(huì)有改善的效果，因此現(xiàn)場(chǎng)對(duì)廠家參數(shù)進(jìn)行CMR擴(kuò)大10倍設(shè)置。再次加工測(cè)試，發(fā)現(xiàn)表面光潔度較之前有所改善，同時(shí)刀紋也較之前更細(xì)膩，但總體效果依然達(dá)不到用戶要求。
另外，表面光潔度不良也可以考慮使用納米平滑功能進(jìn)行測(cè)試（通常納米平滑功能對(duì)表面光潔度有較好的提升，特別是3D曲面加工），擔(dān)由于該系統(tǒng)并未配置此功能，因而未能測(cè)試。
3、優(yōu)化加工程序：
優(yōu)化程序包括兩個(gè)方面，一個(gè)是修改程序整體的歩距，另一方面就是修改程序中的主軸轉(zhuǎn)速及進(jìn)給速度。
首先，對(duì)程序進(jìn)行整體的修改，從用戶符合要求的加工件也可看出，實(shí)際用戶的加工程序的歩距不是很密。因此，現(xiàn)場(chǎng)將用戶程序歩距縮小10倍，雖然這樣會(huì)影響加工效率，但還是想嘗試加工歩距是否對(duì)表面光潔度有影響。修改程序后，再次測(cè)試，發(fā)現(xiàn)無明顯改善。
然后，對(duì)主軸轉(zhuǎn)速與進(jìn)給速度進(jìn)行修改，根據(jù)工藝經(jīng)驗(yàn)主軸轉(zhuǎn)速越高，進(jìn)給速度越小，加工件的表面光潔度越好。同時(shí)，考慮到加工效率的問題，將主軸轉(zhuǎn)速從3800提高到4200轉(zhuǎn)，進(jìn)給速度從2000減低到1500.更改后，再次加工，發(fā)現(xiàn)有一定改善，但依然無法滿足要求。
4、更換加工材料及新刀具：
用戶要求的加工材料為45號(hào)鋼，而現(xiàn)場(chǎng)了解，發(fā)現(xiàn)此材料不是純正的45號(hào)鋼，中間夾雜著其他成分的鋼，因此要求用戶進(jìn)行更換，用符合要求的材料進(jìn)行加工。但由于現(xiàn)場(chǎng)沒有符合要求的材料，因此仍按照現(xiàn)有條件測(cè)試。
同時(shí)，考慮到刀具對(duì)光潔度也有較大的影響，要求最終用戶更換新的球刀，同時(shí)確保該刀具是用于鋼質(zhì)材料加工的。更換新刀具后，再次加工，也無明顯改善。
5、機(jī)械調(diào)整
機(jī)床的機(jī)械對(duì)于工件的加工問題，肯定是起決定性的作用。測(cè)試現(xiàn)場(chǎng)發(fā)現(xiàn)機(jī)床在運(yùn)行過程中X軸存在異響，因此，在上述方式都無法解決的情況下，建議機(jī)床廠家進(jìn)行機(jī)械調(diào)整。但由于機(jī)床廠家購買的第三方光機(jī)，機(jī)械調(diào)整現(xiàn)場(chǎng)并未進(jìn)行。
6、更換切削液：
切削液的濃度對(duì)加工件的表面光潔度也是有很大的影響，通常來說切削油會(huì)比乳化液效果更好一些。用戶處切削液使用的是油，但測(cè)試發(fā)現(xiàn)通過更換乳化液或濃度較大的油作為切削液后，表面光潔度達(dá)到要求，同時(shí)陰陽面問題也得以解決。
調(diào)試總結(jié)：表面加工問題可能是由多種多樣的因素導(dǎo)致的，所以遇到類似的問題，如果沒有確切的經(jīng)驗(yàn)或解決思路，解決問題的關(guān)鍵還是窮盡所有可能，并依次排查，沉著冷靜和耐心終會(huì)取得回報(bào)！
