加工中心干工程塑料用什么銑刀設置多少速度
加工中心干工程塑料用什么銑刀設置多少速度？工程塑料的性能和金屬、木材有所不同。工程塑料的導熱性能沒有金屬的話，它的熱膨脹系數和彈性模量低，因此的話，當夾具或者是刀具壓力太大的話，就會容易引起板材的變形，在切削的過程中也會容易融化，并且粘附在刀具上面，給加工帶來麻煩。因此我們加工工程塑料的時候，選擇的刀具和切削速度都要合適，避免這些問題的發生。今天
哈思孚HASSFULL就要具體說下“加工中心干工程塑料用什么銑刀設置多少速度”這2個問題。

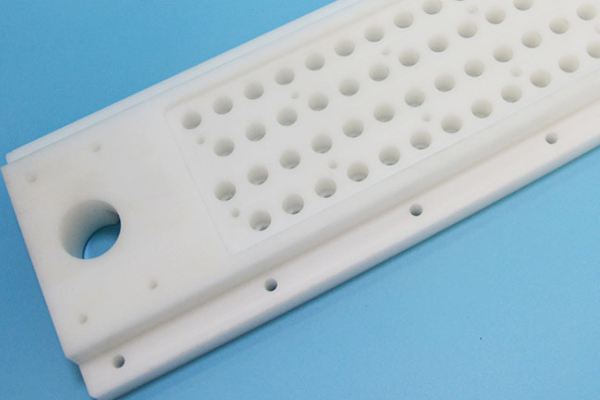

工程塑料CNC加工樣品
工程塑料加工中心用的銑刀有哪些種類呢？
這個主要是按照銑刀切削部分分，如下
1、硬質合金銑刀：大都是用焊接或機械夾固于刀體按銑刀的用途分；
2、高速鋼銑刀：較復雜的刀具用此類；
3、加工平面的銑刀：圓柱銑刀、端銑刀等；
4、加工溝槽（或階臺）的銑刀：立銑刀、盤形銑刀、鋸片銑刀等；
5、特形面用的銑刀：成形銑刀等按銑刀的構造分；
6.尖齒銑刀：齒背的截形是直線或折線，制造和刃磨容易，刃口較鋒利；
7、鏟齒銑刀：齒背的截形是一條阿基米德螺旋線，這類銑刀刃磨后，只要前角不變，齒形也不變，適宜成形銑刀。

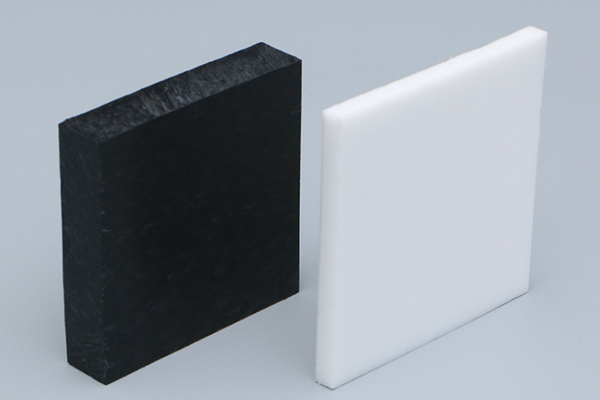

工程塑料
加工中心干工程塑料用什么銑刀設置多少速度？
1、加工工程塑料用什么銑刀：高數鋼刀具、硬質合金刀具都是不錯的選擇；也可以選擇硬質合金無涂層或者說鍍鈦的刀具；可以使用YG類的刀具，比如：YG8、YG6。
2、加工工程塑料設置多少速度：包括切削速度和切削用量，看下表就一目了然了。
加工工程塑料設置多少速度
|
|
塑料種類
|
切削速度（mm/min）
|
進給量（mm/z）
|
|
聚酰胺（PA）
|
150~180
|
0.25~0.35
|
|
聚甲醛（POM）
|
120~150
|
0.20~0.30
|
|
聚碳酸酯（PC）
|
150~200
|
0.15~0.50
|
|
聚烯烴（PO）、聚四氟乙烯（PTFE）
|
90~200
|
0.05~0.20
|
|
聚苯乙烯（PS）
|
200~250
|
0.05~0.15
|
|
酚醛層壓層塑料
|
120~300
|
0.10~0.25
|
|
有機玻璃
|
15~80
|
0.10~0.25
|
加工中心干工程塑料老是變形怎么辦？
加工中心干工程塑料老是變形，需要從裝夾、刀具、切削熱、材料原始內應力這4方面入手。
1、任何材料，薄的工件本身就容易變形，特別是夾具裝夾后，一旦裝夾力過大，工件就產生變形；但是如果夾的不僅，那么加工中的震動大，影響加工精度。面對這種問題，我們采取如下措施：
按照大力夾持初加工、輕微夾持精加工順序，裝夾力量不會影響工件尺寸加工精度。
2、刀具加工工程塑料的時候，會帶來過大的擠壓力。我們可以選擇合金刀加工工程塑料件，其中的話三角刀比四角刀好。采用新刀片也可以保證尺寸精度，當然也可以對刀刃磨削，讓刀刃銳角變小。
3、無論加工什么材料，都會有切削熱的產生。這些產生的切削熱，可以通過冷卻液帶走，
輪到切削熱了：無論什么零件加工的時候，都會產生大量的熱，例如銑削時產生的彈性變形和塑形變形，切屑分離還有刀具與工件的摩擦所消耗的能量，這些大部分都能轉換為熱能。這些熱能中的一小部分會被切屑帶走或空氣輻射，但是很大一部分還是會被工件吸收的。剩余的熱能會在工件內部型材熱應力，然后隨著加工不斷推進，不斷產生熱能，熱應力不斷變化，最后是的工件發生了變形現象，嚴重的會開裂。
但是對于PA尼龍工件來說，這種材料本身熱穩定很弱，稍微有點熱量吸收，就很容易發生變形。
4、材料原始內應力也會導致工件變形，因此需要把原始內應力去除。
哈思孚HASSFULL-MF1325工程塑料加工中心
加工中心干工程塑料用什么銑刀設置多少速度，這問題，算是說清楚了。
