加工中心做鋁件和鐵件區別？加工中心可以加工鋁、鐵，此外也可以加工銅、不銹鋼、工程塑料、復合材料、絕緣件等。
鋁加工中心適用的行業相當廣泛，包括了汽車行業、艦艇行業、廣告行業、模具行業、電工電器、機械設備等。鋁加工中心可以實現自動化生產，一次輸入圖案，就能自動加工，完成多個工序加工，十分方便高效。

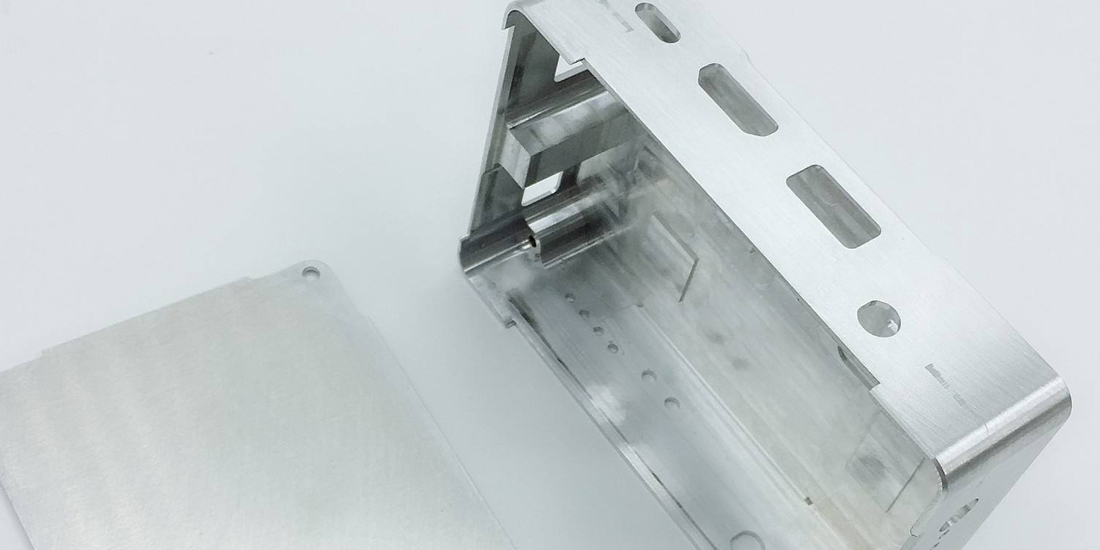

加工中心做鋁件和鐵件區別？
1、加工刀具不同：
（1）加工中心做鋁件使用刀具：加工鑄鋁件用金剛石PCD刀具，刀具壽命長，加工光潔度好，刀具性價比高。
（2）加工中心做鐵件使用刀具：粗加工鑄鐵的話選擇專用合金刀具；精加工選擇CBN刀具。
2、加工難度不同：鑄鋁件比鑄鐵件好加工。鑄鋁件是鋁合金，韌性好，因此較難加工。鑄鐵件炭含量大，因此易于加工。但是對于加工中心來說，無論是加工鋁件還是鐵件，都是很好加工的，沒有問題的。
3、進給、轉速不同：不同的加工材料、工件要求，需要設置的相關參數也是不同的，包括了進給、轉速等。加工鋁件進給及轉速要比鐵高一點，銑出來的面也光點。

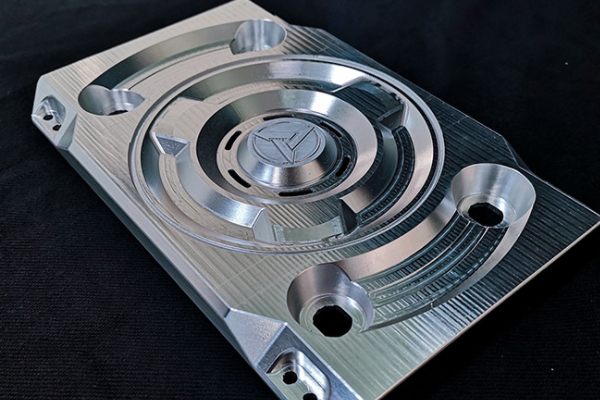

機械加工件
加工中心做鋁件和鐵件的材料特性區別：
1、鋁件：鋁合金是輕合金，密度小、抗拉強度高，可以通過熱處理、時效強化的方法提高強度、硬度。
2、鐵件：這里說的是鑄鐵，鑄鐵是一種以鐵為基體，加入石墨、錳、磷、硅等元素的多元鐵碳合金，含碳量2.11%～4.5%（質量分數）。

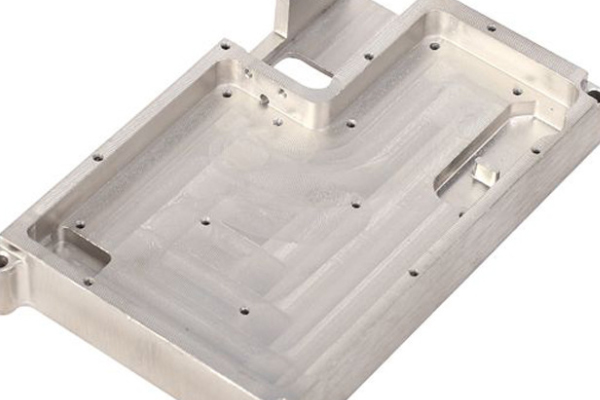

加工中心做鋁件和鐵件的加工特點區別：
1、加工中心做鋁件的加工特點：
（1）鋁合金密度小、質量小：ρ=2.65~2.85g/cm3，強度較高，硬鋁抗拉強度達到Rm450~680MPa；超硬鋁合金抗拉強度達到Rm600MPa，它的比強度可以達到Rm/γ=18~21，是45鋼的2.5倍。
（2）很好的導熱性：熱導率λ=123.9～152.9W/(m.k）。導熱性好時，大部分切削熱由切屑帶走，并從工件本身傳導出去，因此刀具切削區溫度低。粗銑時，在切削速度達到νe=500m/nin，切削區溫度大約在60℃~70℃。由于熱導率高，切削區附近的溫度只有40℃，對保證精加工時的尺寸精度非常有利。
（3）硬度低：常用硬鋁和鍛造鋁合金的硬度只有150HB~196HB，塑性適中，斷后伸長率為5%~30%，屬于容易加工的金屬材料。
（4）鑄造鋁硅合金中Si的質量分數為9～18%，硬度比鋁合金低，強度高、耐磨性好、耐腐蝕、鑄造流動性好，不易產生鑄造裂紋，線脹系數小，受熱變形小，常用來制作汽車發動機的缸體、缸益、活塞及飛機上的一些零件。由于含Si量較多，Si在合金中是以SiC屬體的形式存在合金中，Sic是一種又硬又脆的陶瓷性顆粒，其晶粒硬度達1037HV（70HRC），比淬火后的軸承鋼的硬度還要硬。鋁進合金的特點是在軟的基體中散布著大量的Sic硬顆粒，基體硬度低需采用大前角切削。但由于大量的Sic顆粒硬質點的存在，對刀具磨損嚴重，切削速度高了會加劇刀具磨損，切削速度低了切削效率低，而且切屑極易粘到切削刃上，使切削加工變得困難，因此鋁硅合金是比較難加工的材料。
2、加工中心做鐵件的加工特點區別：
（1）良好的耐磨性：切削加工時，HASSFULL哈思孚建議選擇較中、高檔切削速度。
（2）脆性大、韌性低：鐵組織疏松，硬度、強度低，是一種易切削材料，特別是灰鑄鐵，其組織中的石墨星片狀，使切屑易脆斷，排屑好，且石墨本身具有自潤滑，可減輕刀具摩擦，一般切削加工時均不用切削液，可進行干式切削，只在精加工時可加少量煤油作為潤滑劑，提高表面加工質量。
加工中心做鋁件和鐵件所用的銑刀刀具材料區別：
1、加工中心做鋁件所用的銑刀刀具材料：
（1）立銑刀刀具材料：粗銑用YG6、YG8整體硬質合金刀具，精銑用超細晶粒YF06、ZUM103等整體硬質合金銑刀，精密銑削采用PCD金剛石涂層的硬質合金立銑刀。
（2）面銑刀刀具材料：粗銑選細晶粒YG3X、YG6X、YM051、YG600、YG610等，切屑刃可磨得比較鋒利，精磨后應進行研磨，刀片前、后面應研磨后的表面粗糙度值應達到Ra0.1um以下。精銑鋁合金應選擇超細晶粒的硬質合金YF06、ZUM103、YM051、YM053、GU25UF。刃口應進行鈍化，刃口鈍圓半徑Rn=3~5um。Sandvik公司銑刀片CT530—金屬陶瓷刀片，不易產生積屑瘤，H10—細晶粒硬質合金刀片,切削刃鋒利,GC1025—PCD硬質合金涂層刀片，適合粗銑。超精密銑削時，應選擇單晶金剛石刀片，品粒粒度應在0.5um以下。
2、加工中心做鐵件所用的銑刀刀具材料：
（1）陶瓷刀片，牌號SG-4、LT35、AG6、FDO1、FD02等。硬度高，耐磨性好，適合加工短切屑的灰鑄鐵材料。
（2）硬質合金刀片YG8、YS2T(粗銑)、YG6、YG6X(半精銑)，銑適合銑灰鑄鐵、球墨鑄鐵、可鍛鑄鐵。超細晶粒硬質合金刀具（YS10）適合高速精銑鑄鐵材料。
（3）PCBN聚晶立方氮化硼刀具適合高速銑削球墨鑄鐵、高鉻鑄鐵，由于硬度高，耐磨性好，鑄鐵中的硫元素在PCBN材料表面形成MnS層，切削時起到一定的保護作用，提高PCBN刀具的抗磨損性能，切削效率比陶瓷刀具高20~30倍，但不適合銑削含鐵素體大于10%（質量分數）的灰鑄鐵，因為鐵素體與CBN中的硼元素會產生化學反應，增加化學磨損，降低刀具的使用壽命，可使用陶瓷刀具LT55或涂層刀具YB102等。
使用立方氮化硼刀片，一般采用順銑法，機床精度低，工作臺運動間隙大應采用逆銑法。刀片牌號為BN—S，CBSO等，銑削冷硬鑄鐵應選擇BN—A，使用PCBN刀具切削速度高，切屑顏色呈現金黃色或淺藍色。
（4）涂層刀片，如株洲鉆石刀具廠生產的Al2O3+TiCN的CVD涂層，牌號：YBD052、YBD1O2、YBD152等，壽命比硬質合金提高一倍以上。由于基體采用抗彎強度高的硬質合金，因此抗沖擊能力也有較大的提高，也非常適合高速銑削鑄鐵材料。
加工中心做鋁件和鐵件區別，上面介紹的是相當詳細了。不同配置的加工中心，可以加工的材料是略微有所區別的。我們需要選擇合適的配置加工中心。
哈思孚HASSFULL的F90精密加工中心，就是一款非常適合加工軟性金屬的設備，包括銅鋁等，此外也可以加工各種塑料、復合材料、絕緣件、電木板等。
