鋁加工中心主軸結構原理？
鋁加工中心主軸結構原理？鋁加工中心主軸有4種分類，包括了皮帶式主軸、直結式主軸、電主軸。其中電主軸是主軸與電機融為一體的主軸，只用于高速加工中心。電主軸是一套組件，包括了主軸本身及其附件，附件有高頻變頻裝置、油霧潤滑器、冷卻裝置、內置編碼器、換刀裝置。今天我們重點說下“鋁加工中心主軸結構原理”。

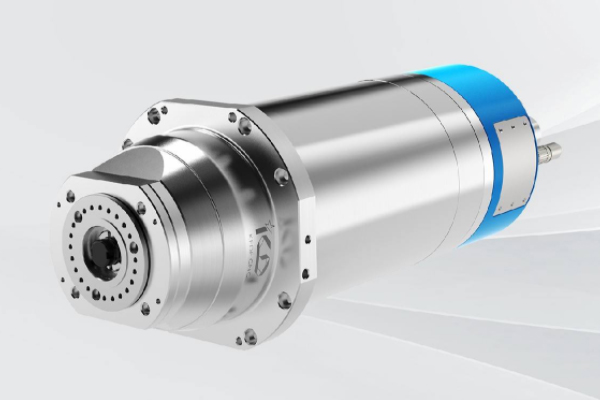

鋁加工中心電主軸
鋁加工中心主軸結構原理？
1、鋁加工中心主軸結構：
主軸是鋁加工中心的關鍵部件,結構優劣對鋁加工中心性能有很大影響。
鋁加工中心主軸結構包括了：端面鍵、主軸箱前端面、主軸前端面、角接觸軸承、軸承擋塊、角接觸軸承、軸承擋圈、角接觸軸承、彈力卡爪、主軸體、軸套、活塞、軸承、角接觸軸承、擋圈、拉桿、傳動齒輪、行程開關裝置、蝶形彈簧等。
2、鋁加工中心主軸原理：
鋁加工中心主軸系統的功能是通過變頻電機或伺服電機實現主軸轉速的無極調速，通過蝶形彈簧、氣缸自動夾緊和松開刀具，通過編碼器和限位裝置控制主軸周向與軸向準停，通過軸承支撐保證主軸的運轉精度。

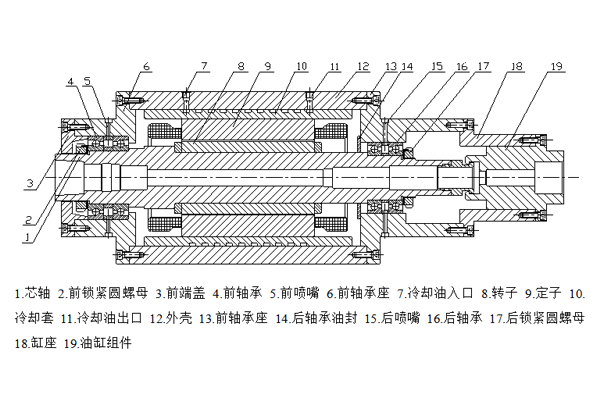

鋁加工中心電主軸結構示意圖
鋁加工中心主軸結構的現場安裝：
1、將彈力卡爪和拉桿放入主軸體內孔；
2、在拉桿上放蝶形彈簧，用圓螺母防止蝶形彈簧從拉桿上掉下來；
3、再主軸體前端先裝擋塊，然后安裝三個角接觸軸承；
4、安裝套筒，再安裝圓螺母對軸承進行軸上固定，用緊固螺釘對圓螺母進行防松；
5、在主軸體后端安裝兩個角接觸軸承，之后依次安裝軸套、套筒；
6、安裝后法蘭盤，并用螺釘把其固定在軸套上。
7、安裝螺釘要對稱安裝，所有螺釘安裝定位后，再整體用力擰緊。
8、把鍵安裝在主軸體的鍵槽上；
9、安裝帶輪，安裝圓螺母鎖緊，并用鉤頭扳手擰緊，用緊固螺釘對圓螺母進行防松；
10、安裝主軸前端法蘭盤，用螺釘把其固定在軸套上；
11、最后在前端面安裝上兩個端面鍵。
鋁加工中心主軸刀具自動夾緊機構的原理：
主軸刀具自動夾緊機構的工作過程包括了裝刀和卸刀，刀柄由主軸彈力卡爪夾持，蝶形彈簧通過拉桿、彈力卡爪在軸套的作用下將刀柄的拉釘拉緊；當換刀時，要求松開刀柄，此時將主軸右端氣缸通壓縮空氣、活塞帶動壓桿和拉桿向左移動，同時壓縮蝶形彈簧；當拉桿左移到使抓刀爪的左端移出軸套時，彈力卡爪張開，同時拉桿將刀柄頂松，刀具即可由機械手或刀庫拔出，待新刀裝入后，氣缸通壓縮空氣在蝶形彈簧的作用下，活塞帶動抓刀爪上移，彈力卡爪、拉桿重新進入軸套將刀柄拉緊。

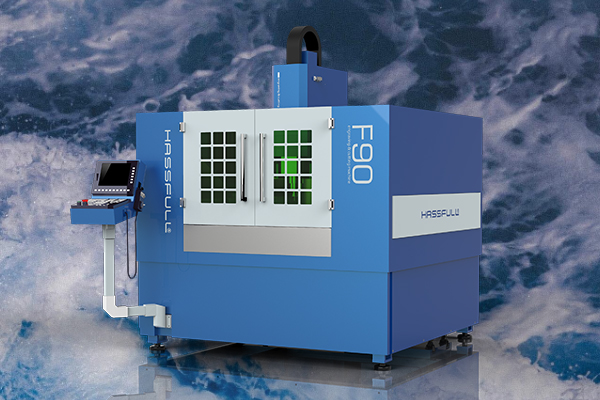

HASSFULL-F90精密加工中心
鋁加工中心主軸結構原理，說的很清楚了。鋁加工中心的主軸安裝，是由鋁加工中心廠家安裝人員進行安裝的，大家不需要擔心。HASSFULL-F90精密加工中心，非常適用銅、鋁、工程塑料、復合材料、絕緣件等；包圍設計，預防碎屑飛濺；設備結構緊湊，占地面積小；適用各種標牌、食品包裝模具、浮雕等的高精、高速加工。
