工程塑料加工中心干一半停電怎么辦？工程塑料加工中心是一種比較高級的數控設備，可以加工各種各樣的工程塑料、絕緣材料、軟性金屬等。不同配置的工程塑料，具體適合加工的材料和厚度是不同的。工程塑料加工中心在很多工廠都有，設備體積有大有小，價格參差不齊。選購合適自己的工程塑料才是最重要的。在使用工程塑料加工中心的時候，是不是有停電的狀況，我們?cè)撛趺唇鉀Q呢？

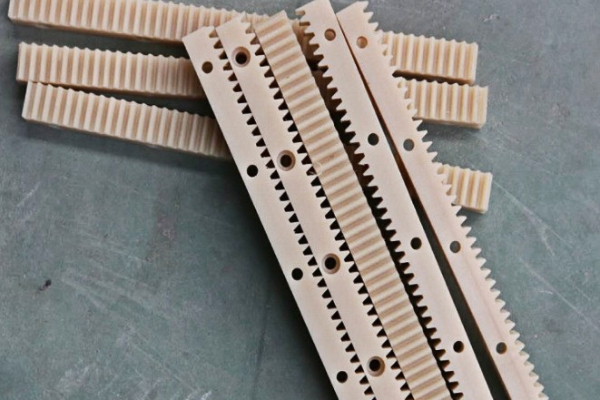

工程塑料CNC加工件
工程塑料加工中心干一半停電怎么辦？
工程塑料加工中心干一半停電，這種情況偶有發生，主要分幾種情況。
1、攻絲斷電：重啟工程塑料加工中心，按手動換刀按鈕，用手輪把主軸搖上去，刀具留在工件上，把刀具旋轉出來。
2、不是攻絲時斷電：重啟工程塑料加工中心，先回Z軸原點，然后接著干就行了！
工程塑料加工中心干一半停電會有什么后果？
有可能導致刀具損壞、工件報廢。

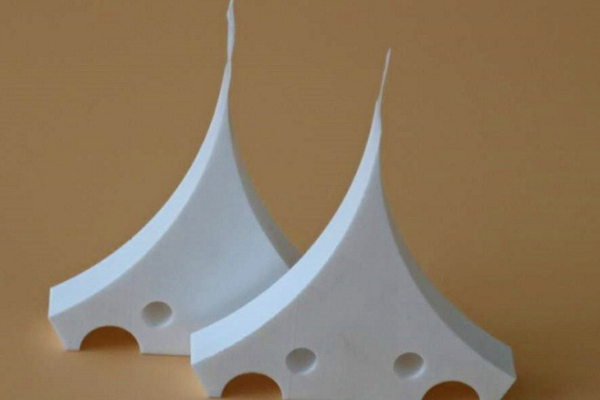

工程塑料CNC加工件展示
工程塑料加工中心急停報警怎么處理？
1、急停按鈕引起的故障：
故障現象：某配套FANUC0M的加工中心,開機時顯示“NOTREADY”,伺服電源無法接通。
分析及處理過程:FANUC0M系統引起“NOTREADY”的原因是數控系統的緊急停止“*ESP”信號被輸入,這一信號可以通過系統的“診斷”頁面進行檢查。經檢查發現PMC到CNC急停信號(DGNl21.4)為“0”,證明系統的“急停”信號被輸入。再進一步檢查,發現系統I/O模塊的“急停”輸入信號為“0”,對照機盒電氣原理圖,檢查發現機盒刀庫側的手動操縱盒上的急停按鈕斷線,重新連接,復位急停按鈕后,再按Reset鍵,機盒即恢復正常工作。
2、自動換刀過程中停電引起的急停：
故障現象：某配套SIEMENS840D的進口臥式加工中心,在自動換刀過程中突然停電,開機后,系統顯示“ALM3000”報警。
分析及處理過程：由于本機床故障是由于自動換刀過程中的突然停電引起的,觀察機床狀態,換刀機械手和主軸上的刀具已經嚙合,正常的換刀動作被突然停止,機械手處于非正常的開機狀態,引起了系統的急停。本故障維修的第一步是根據機床液壓系統原理圖,在起動液壓電動機后,通過手動液壓閥,依次完成了刀具松開、卸刀、機械手退回等規定動作,使機械手回到原位,機床恢復正常的初始狀態,并關機。再次起動機床,報警消失,機床恢復正常。
3、主軸驅動器報警引起的急停故障：
故障現象：某配套FANUC0TC的進口數控車床,開機后,CNC顯示“NOTREADY”,伺服驅動器無法起動。
分析及處理過程：由機床的電氣原理圖,可以查得該機床急停輸入信號包括緊急按鈕、機床X/Z軸的“超程保護”開關以及中間繼電器KAl0的常開觸點等。檢查急停按鈕、“超程保護”開關均已滿足條件,但中間繼電器KAl0未吸合。進一步檢查KAl0線圈,發現該信號由內部PLC控制,對應的PLC輸出信號為Y53.1。根據以上情況,通過PLC程序檢查Y53.1的邏輯條件,確認故障是由于機床主軸驅動器報警引起的。通過排除主軸報警,確認Y53.1輸出為“1”,在KAl0吸合后,再次起動機床,故障清除,機床恢復正常工作。
4、液壓電動機互鎖引起的急停故障：某配套FANUC0T的數控車盒,開機后出現“NOTREADY”顯示,且按下“液壓起動”按扭后,液壓電動機不工作,“NOTREADY”無法消除。
分析及處理過程：經了解,該機床在正常工作情況下,應在液壓起動后,CNC的“NOTREADY”自動消失,CNC轉入正常工作狀態。對照機床電氣原理圖檢查,機床的“急停”輸入(X21.4)為“急停”開關、X/Z軸“超程保護”開關、液壓電動機過載保護自動開關、伺服電源過載保護自動開關這幾個開關的常閉觸點的串聯。經檢查這些信號,發現液壓電動機過載保護的自動開關已跳閘。通過測試,確認液壓電動機無短路,液壓系統無故障,合上空氣開關后,機床正常工作,且未發生跳閘現象。
5、起動條件不滿足引起急停：
故障現象：某配套FANUC0MC的數控銑(手機床),開機后,CNC顯示“NOTREADY”,伺服驅動器無法起動。
分析及處理過程:由于機床為二手設備,隨機資料均已丟失,為了確定故障原因,維修時從X21.4“急停”信號回路依次分析、檢查,確認故障原因是與X21.4輸入連接的中間繼電器未吸合引起的“急停”。進一步檢查機床的控制電路,發現該中間繼電器的吸合條件是機床未超程,且按下面板上的“機床復位”按鈕后,才能自鎖保持。據此,再檢查以上條件,最終發現故障原因是面板上的“機床復位”按鈕不良,更換按鈕后,故障排除,機床可以正常動作。
6、立臥轉換互鎖引起急停的故障維修：
故障現象：某配套FANUC0MC的進口“立臥復合”加工中心,開機后CNC顯示“NOTREADY”,伺服驅動器無法起動。
分析及處理過程：故障分析過程同上例,對照機床電氣原理圖及PLC程序檢查,發現機床“急停”信號已被輸入。進一步分析、檢查發現,引起故障的原因是“立臥轉換頭”未到位,導致了機床“急停”。檢查實際機床的情況,立/臥轉換頭位置正確,但轉換到位信號為“0”,檢查后確認障原因是因?yàn)榈轿粰z測無觸點開關損壞。更換無觸點開關后,機床恢復正常工作。
7、機床超極限保護引起急停的故障：
故障現象：某配套SIEMENS810MGA3的立式加工中心,開機后顯示“ALM2000”機床無法正常起動。
分析及處理過程：SIEMENS810MGA3系統出現ALM2000(急停)的原因是CNC的“急停”信號生效。在本系統中,“急停”信號是PLC至CNC的內部信號,地址為Q78.1(德文版為A78.1)。通過CNC的“診斷”頁面檢查發現Q78.1為“0”,引起了系統急停。進一步檢查機床的PLC程序,Q78.1為“0”的原因是由于系統I/O模塊中的“外部急停”輸入信號為“0”引起的。對照機床電氣原理圖,該輸入信號由各進給軸的“超極限”行程開關的常閉觸點串聯而成。經測量,機床上的Y方向“超極限”開關觸點斷開,導致了“超極限”保護動作,實際工作臺亦處于“超極限”狀態。鑒于機床Y軸無制動器,可以比較方便地進行機械手動操作,維修時在機床不通電的情況下,通過手動旋轉Y軸的絲杠,將Y軸退出“超極限”保護,再開機后機床恢復正常工作。

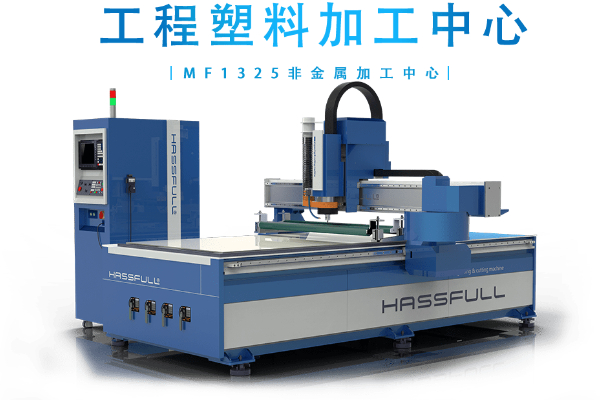

哈思孚-MF1325工程塑料加工中心
好了，關于“工程塑料加工中心干一半停電怎么辦”這個問題，都介紹的很清楚了。下次再遇到這些問題，都能解決了吧？
