絕緣件加工中心的圖紙怎么看？我們這里提及到的圖紙，是指需要加工的零件圖紙，而不是絕緣件加工中心結構圖紙。零件圖紙包括了使用視圖、剖視圖、剖面圖等。如果你看不懂這些零件圖紙，那么就會給你的工作帶來很多挑戰。圖紙看懂后，就需要把圖紙轉換成路徑，讓電腦可以識別。今天哈思孚HASSFULL就來詳細介紹下吧。

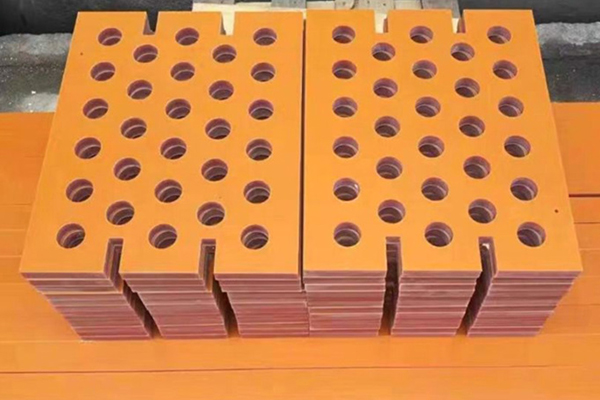

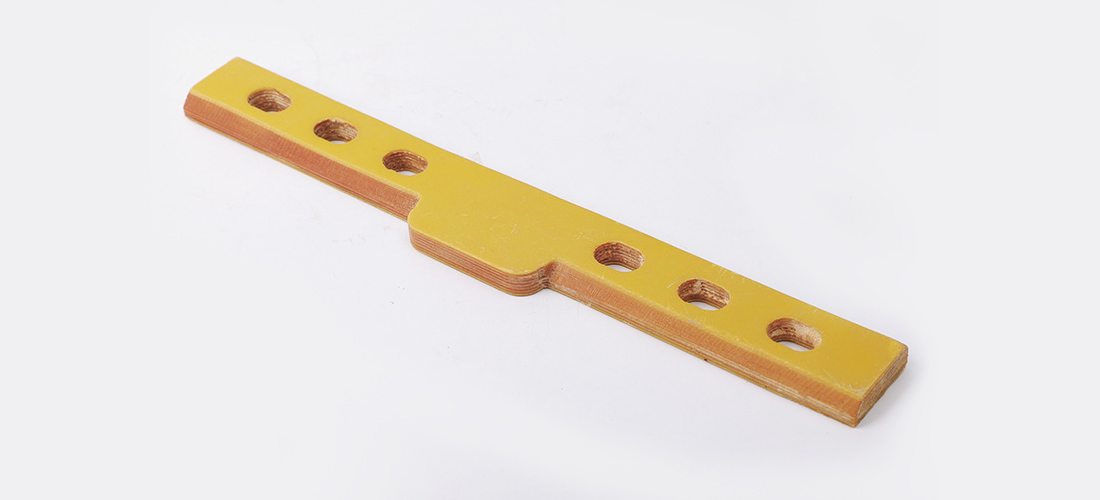

工程塑料件CNC樣品展示
絕緣件加工中心的圖紙怎么看？
1、首先看標題欄，概括了解零件：看標題欄，了解零件名稱、材料和比例等內容，從而大體了解零件的功用，從名稱判斷該零件屬于哪一類零件。從材料判斷該零件大致的加工方法。從比例判斷該零件的實際大小，從而對零件有初步的了解。
2、分析研究視圖，想象結構形狀：看視圖，分析零件各視圖的配置及視圖之間的關系，采用的表達方法和表達的內容，運用組合體的讀圖方法，形體分析法和線面分析法來讀懂零件各部分的結構，想象出零件各部分的形狀、相對位置及其作用。
3、分析所有尺寸，弄清尺寸要求：綜合分析視圖和形體，分析零件的長、寬、高三個方向的尺寸基準，然后從基準出發，以結構形狀分析為線索，再了解各形體的定形和定位尺寸，弄清各個尺寸的作用，圖形和尺寸表達的是零件的形狀和大小，讀圖時應把視圖、尺寸和形狀結構三者結合起來分析。
4、分析技術要求，綜合看懂全圖：讀圖時應弄清表面粗糙度、尺寸公差、形位公差等技術要求。了解其代號含義。必要時還要聯系與該零件有關的零件一起分析。

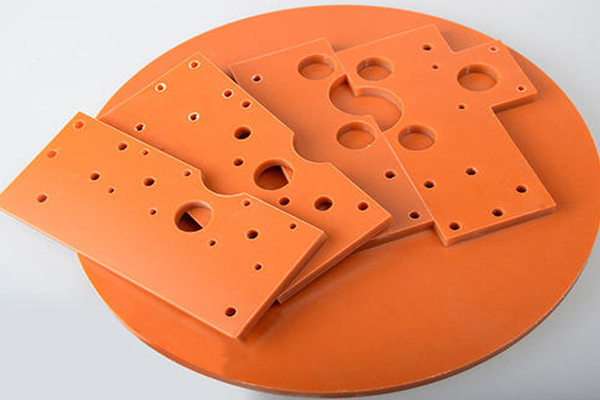

絕緣件加工樣品
絕緣件加工中心的學習內容除了看圖紙，還包括哪些呢？
絕緣件加工中心的學習內容除了看圖紙，還包括加工工藝，操機，手工編程，設計軟件畫圖，設計軟件出程序。
1、加工工藝要求最高，這需要行業的經驗，因為我是這個行業的小白，所以我的加工工藝大多是在手工編程和設計軟件中學到的。這和很多操機仔從車銑刨磨入手是截然不同的。
2、看圖紙是在B站上看了幾個視頻學的，然后到廠里看到圖紙和對應的工件就拍照，看了幾十張，向不同的老師傅請教了些問題，常規的肯定是沒問題了。當然，看圖紙就像我們外語學習閱讀一樣，看多了，就一目了然了。
3、單獨的操機最容易，可視為裝夾工。但發現無論在廠里，還是B站，很多操機仔們還在視操機為一項安身立命的技術活，不可理解。其中的很多人可能是沒有機會實際操作加工中心，但又想轉型操作加工中心。我的經驗是用斯沃等仿真軟件先模擬操作，再在睡前想象（或任何思考的時候，類似于冥想）將自己置于真實的加工中心前操作真實的工件。我經常用這種方法訓練我的各種技術。想象的力量的確很強大。
4、設計軟件畫圖，這可視為設計，也可視為畫好圖后出加工程序，即CAD和CAM。我學的是Mastercam X5。很老的版本，只因廠里電腦安裝的就是X5，我學會后還得教同事，就先X5吧。不過我在自己家里的電腦上，則安裝了UX12，Mastercam2017，還下載了Solidworks2020。SW實在太大了，以后學的時候再安裝吧。雖然這些軟件有顯著的不同，但說實話，只要掌握了其中的一個，其余的觸類旁通，只要對界面和理念適應一下就好。
5、設計軟件出加工程序，即之前所說的CAM。一開始我也覺得不錯啊，畫好圖了，規劃好刀具路徑，就可以出加工程序了。但試了幾次后就發現，軟件出的程序太過于繁雜，數十倍于正常的手工編程，實在是不忍直視。
6、手工編程。因為不想用MC出的程序，所以我就拿了廠里加工中心（三菱M70）的編程說明書學了幾天，發現還是這個簡單，只要把不同G指令間的邏輯關系和對應的刀具動作弄清楚，再輔之于延時、旋轉、輔助等功能，一目了然。
7、關于宏程序。因為聽廠里同事說起過，一開始以為宏程序很難，學習了之后才發現宏程序是真正的簡單，本質上就是以Z為自變量，XY為因變量。
8、關于固定循環。我一開始厘清G指令的時候，看到那么多固定循環指令，徹底暈了。后來發現，其實每個固定循環都是有好幾個不同的G指令動作組合而成的，就順著把這些個指令推導了幾遍，也就熟記于心了。
9、關于子程序。受了系統固定循環指令的啟發，自己也可以把很多相同操作組合成子程序，以便調用。和固定循環不同是，固定循環指令是系統事先內置的，而子程序則是自己創建，引用的時候需要搜索一下程序名。如果子程序多的話，可以做成表格管理，備注好各個子程序的具體功能。
10、雖然手工編程很強大也很簡單，但發現大家似乎對手工編程興致不高，畢竟啊，能用軟件干嘛不用軟件呢？我的策略是手工為主，軟件為輔，二者皆不可拋。這對自己加工技藝的掌握總有利而無害吧。

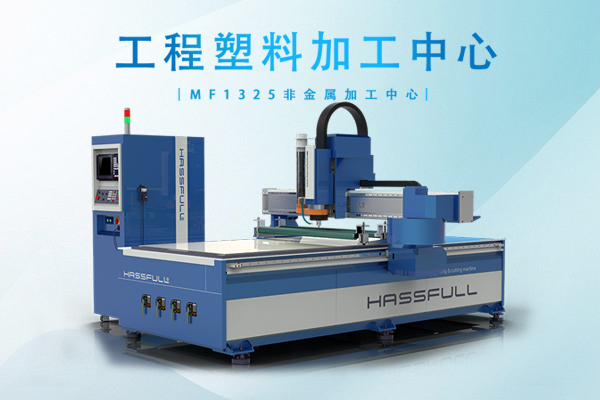

哈思孚HASSFULL-MF1325工程塑料加工中心
絕緣件加工中心的圖紙怎么看？要看懂，還是需要下功夫的，而且需要一定的基礎。
