匠心智造品質，科技讓品質更可靠，我們提供一站式鋁及工程塑料數控加工解決方案，解決客戶加工難題，為客戶創造效益。
18957483057
hassfull@126.com
寧波市慈溪濱海經濟開發區慈東大道2088號

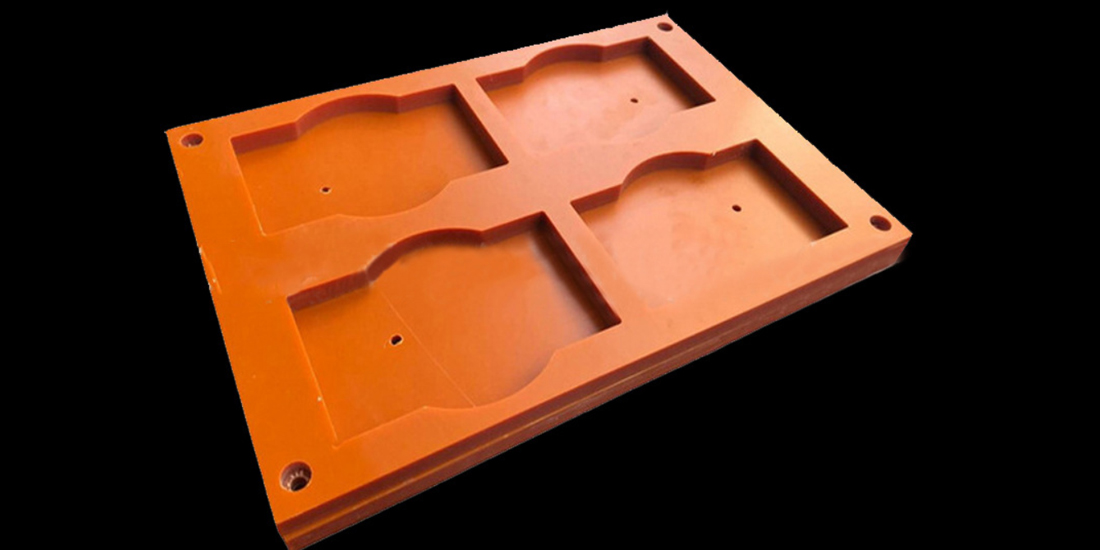

絕緣件加工中心加工絕緣件變形？絕緣件加工中心在加工絕緣件的時候，會出現工件變形的情況。這種情況引起的原因，是有很多的，我們需要一一去檢查排除。絕緣件加工中心除了加工絕緣件的時候會發生變形，加工工程塑料、鋁等也會發生變形。工件變形會導致工件達不到要求，從而導致報廢，增加生產成本。那么我們如何避免工件變形的發生呢？

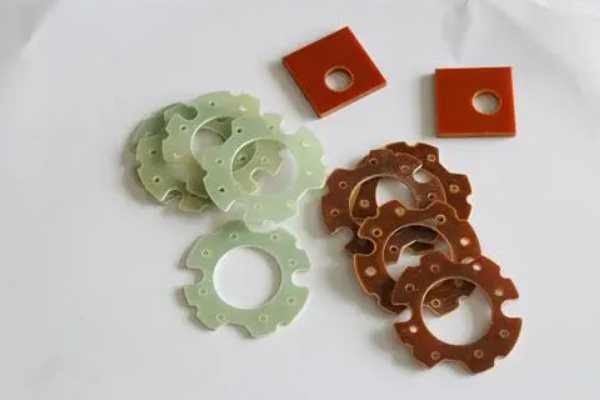

絕緣件加工
絕緣件加工中心加工絕緣件變形的原因？
1、工件夾具變形。
2、工件材料和結構影響變形：變形量與形狀的復雜程度、縱橫比、壁厚成正比，與材料的剛度和穩定性成正比。
3、工件加工引起的變形：由于切削過程中的切削力，工件在力的方向上發生彈性變形。這通常被稱為給刀現象，針對這種變形，工具中必須采取相應的措施。
4、加工后的應力變形：加工后，零件本身會承受內應力。這些內應力分布處于相對平衡的狀態。零件的形狀相對穩定。然而，去除一些材料并對其進行熱處理會改變內應力。這時，工件已經改變了形狀，因為它必須再次達到力的平衡。

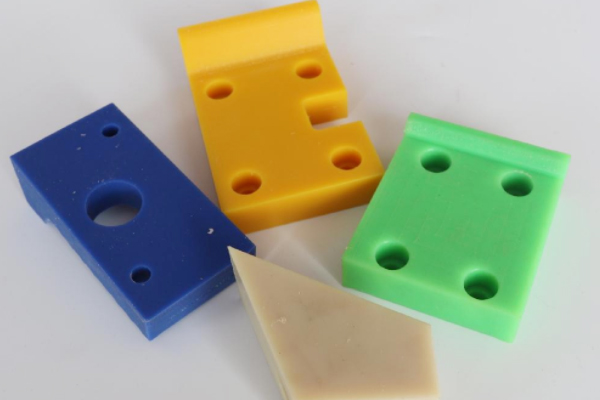

絕緣件加工樣品展示
絕緣件加工中心加工絕緣件變形的解決辦法？
1、工件夾具變形：使用夾具，必須選擇正確的夾持點，并根據夾持點的位置選擇合適的夾持力。合模點和支撐點盡量保持不變，使合模力作用在支撐上，合模點盡量靠近加工面，所選位置不易引起合模變形。
2、工件材料和結構影響變形：在設計零件，盡量減少這些因素對工件變形的影響。尤其是大件的加工，必須要合理。為保證毛坯質量，減少工件變形，加工前必須嚴格控制毛坯硬度等要素。
如果工件有多個方向的夾緊力，則應考慮夾緊力的順序。必須首先施加夾緊力以使工件與支架接觸。不易過大，平衡切削力的主要夾緊力應在后面加上。
增加工件與夾具的接觸面積或使用軸向夾緊力。提高零件的剛性是解決合模變形的有效途徑，但由于薄壁零件的形狀和結構的特點，剛性較低。因此，在夾緊力的作用下發生變形。
通過增加工件與夾具的接觸面積，可以有效減少工件裝夾時的變形。例如在銑削薄壁零件時，要使用大量的彈性壓板來增加接觸零件的受力面積。在車削薄壁套筒的內徑和外圓時，無論是簡單的剖分過渡環還是彈性芯軸、全圓弧夾爪等，都用來增加裝夾工件時的接觸面積。這種方法有助于支持夾持力，從而避免零件變形。
采用軸向夾緊力，在生產中也廣泛使用。專用夾具的設計制造，使夾持力作用于端面，解決了因壁薄、工件剛度低引起的工件彎曲變形。
3、工件加工引起的變形：精加工時工具必須鋒利，在降低刀具與工件之間的摩擦阻力的同時，提高了刀具在切削過程中的散熱能力，減少工件的殘余內應力。
例如，在薄壁零件上銑削大型平面時，使用單刃銑床。刀具參數選擇較大的進入角和較大的前角，目的是減少切削力。這種刀具由于切削輕，薄壁零件變形小，在生產中得到廣泛應用。在車削薄壁零件時，正確的刀具角度對于車削時的切削力、車削過程中發生的熱變形以及工件表面的微觀質量都非常重要。刀具前角的大小決定了刀具的切削變形和前角的鋒利程度。大前角減少切削變形和摩擦，但前角過大，刀具楔角小，刀具強度弱，刀具散熱差，磨損被加速。
一般來說，車削鋼的薄截面時，使用前角為6°至30°的高速刀具和前角為5°至20°的硬質合金刀具。后角大、摩擦力低的刀具，切削力也相應減小，但后角過大也會削弱刀具強度。車削薄壁零件時，使用后角為6°至12°的高速鋼車刀，對于硬質合金刀具，后角為4°至12°，較大的后角用于微量車削。取小后角時。在旋轉薄壁零件的內外圓時，大的入射角和正確的刀具選擇是適應工件變形的先決條件。
通常選擇高速切削，因為刀具與工件之間的摩擦產生的熱量也會在加工過程中使工件變形。
在高速加工中，切屑在較短的時間內被去除，因此大部分切削熱被切屑帶走，減少了工件的熱變形。其次，高速加工也減少了切削層材料的軟化。抑制零件加工的變形，保證零件尺寸和形狀的精度。此外，切削液主要用于減少切削時的摩擦，降低切削溫度。合理使用切削液對提高刀具耐用性、加工表面質量和加工精度具有重要作用。因此，應合理使用足量的切削液，防止零件變形。
使用正確的切削量進行加工是確保零件精度的關鍵因素。
在加工高精度的薄壁零件時，采用對稱加工，使對面的應力處于穩定狀態，使加工后的工件光滑。但是，如果在一個過程中使用大量刀具，就會失去拉壓應力的平衡，工件就會變形。
薄壁零件在車削過程中的變形是多方面的。夾緊工件時的夾緊力、切削工件時的切削力以及工件干涉刀具切削時發生的彈塑性變形使切削區溫度升高，引起熱變形。因此，當您進行粗加工時，可能會有大量的倒角和進給。精加工可采用刀量0.2~0.5mm，進給速度0.1~0.2mm/r以下，切削速度6~120m/min，切削速度6~120m/min。選擇適量的銑削量，以達到減少零件變形的目的。
4、加工后的應力變形：為了消除這種變形，可以將需要熱處理矯直的工件堆放在一定高度，用某種工具將其壓縮成直線狀態，然后將工具和工件一起放入加熱爐中。可以做到。請根據零件的材質進行選擇，不同的加熱溫度和加熱時間。
熱矯直后，工件內部結構穩定。此時，不僅提高了工件的直線度，而且消除了加工硬化現象，便于零件的進一步精加工。鑄件應進行時效處理，以消除內部殘余應力，變形，然后采用粗加工-時效-返修的方法進行加工。
對于大型零件，需要進行仿形加工，預測裝配后工件的變形情況，并保證加工時變形方向相反。這樣可以有效地防止零件組裝后的變形。
綜上所述，對于可變形工件，在落料加工工藝上應采取相應措施。我們需要分析不同的情況，找到合適的工藝路線。當然，上述方法只是進一步減少工件變形。即使你想得到更準確的工作，你也必須不斷地學習、討論和研究。
絕緣件加工中心該如何選擇？
1、絕緣件加工中心規格的選擇選擇加工中心的主要規格：工作臺尺寸、坐標行程、坐標數和主電機功率。
2、絕緣件加工中心精度的選擇根據工件關鍵部件的加工精度選擇加工中心的精度等。
3、絕緣件加工中心功能的選擇CNC系統功能軸控功能工作臺自動分度功能
4、刀庫容量選擇通常，根據工件的過程分析，計算安裝工件所需的刀具數量，以保持絕緣件加工中心刀庫容量。

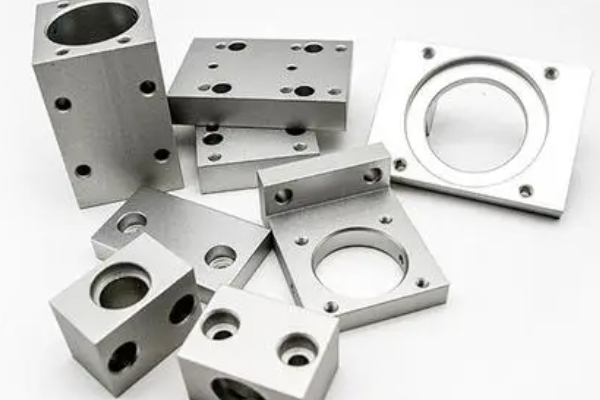

鋁件加工樣品展示
哈思孚HASSFULL專業生產、銷售加工中心，歡迎大家選購。
