加工中心做鋁件變性怎么辦？這里的“變性”應該是“變形”。鋁材料在航空航航天、新能源汽車、摩托車、機械制造、船舶等有廣泛應用。鋁材料由于其硬度小、熱收縮系數大，容易在加工薄壁、薄板的時候發生變形現象，造成鋁產品不合格甚至是報廢，浪費材料。因此需要對變形問題采取相關措施。今天
哈思孚HASSFULL就來說下“加工中心做鋁件變性怎么辦”吧。
加工中心做鋁件變性的解決指導思路？
1、要依據被加工零件的形狀、剛性和強度來確定夾緊方式。
2、
鋁加工中心加工鋁鑄件毛坯的時候，粗加工、精加工分開，重點關注人工時效措施，消除冷熱加工應力對控制變形的作用。
3、鋁加工中心的高速切削是解決鋁件加工變形的重要方法。
4、鋁加工中心加工的時候，需要對鋁進行冷卻，減少切削熱對鋁工件變形的影響。
加工中心做鋁件變性問題的具體分析？
1、正確施加夾緊力方向控制變形：哈思孚HASSFULL說，無論什么材料零件，在力的作用下都會發生變形現象，只是變形程度問題。所以我們采用夾具固定材料的方式保證加工過程中工件不產生位移。
舉例如下：

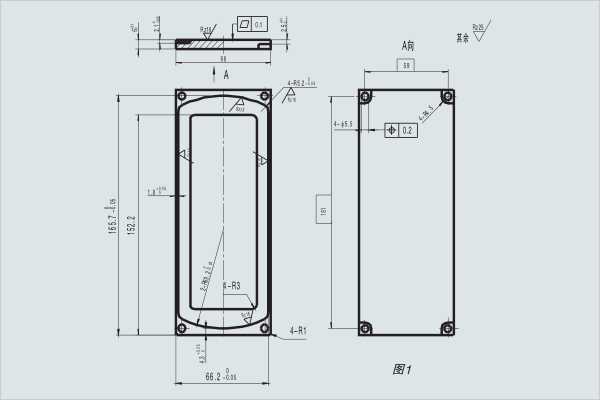

6082鋁合金薄板類零件，結構如圖1。
6082鋁合金薄板類零件結構示意圖

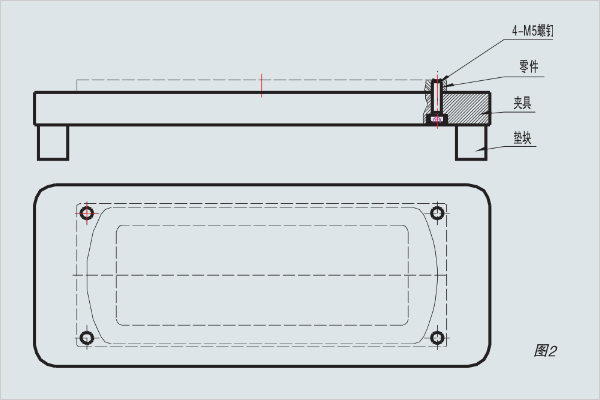

哈思孚HASSFULL從結構上分析容易產生變形，還要控制好平面度0.1mm的公差要求，這個難度當然更大了。我們首先采取平口虎鉗夾緊工件加工方式，流程：下料（板料厚度為δ7）→粗銑→半精銑一精銑腔→精銑4—R4.5臺。精銑兩次裝夾鋁件加工之后，零件平面度有80％達不到要求。經過分析得知，產生變形的原因是由于夾緊力的施力方向。我們采用平口虎鉗夾緊，夾緊力施加于工件側面，易產生撓曲變形現象，并且由于操作者不同，夾緊力大小也不相同，因此產生撓曲變形的大小也隨之變化。改變夾緊力的作用方向使之作用于工件的底平面應該是減小變形的最佳辦法。接著，我們利用該零件上的4—Φ5.5孔作為夾緊施力點，粗銑平面和四邊后，按產品尺寸要求在4—Φ5.5位置做4—M5螺紋，通過4個M5的螺釘將工件裝夾于夾具上進行其他尺寸加工，最后將4—M5螺紋孔加工到4—Φ5.5,裝夾如下圖2所示，改進后工藝流程：下料→粗銑→去應力（人工時效）→半精銑（此工序同時加工4—M5為4—Φ5.5)。批量加工驗證，平面度100％合格，基本控制在0.06mm以內，精度提高1倍。
裝夾示意圖
2、粗加工、精加工分開，利用加工余量控制材料變形：切削原理中，切削過程中一次走刀去除金屬材料的體積越多，產生的切削力越大。
切削力作用于零件產生加工應力，夾緊狀態下，加工應力和夾緊力保持平衡，鋁工件不會發生變形現象，但是當松開鋁工件，夾緊力消失，殘存于工件內部的加工應力得到釋放，從而引起鋁件加工變形問題。切削力越是大，產生的殘余加工應力也就越大，對控制鋁工件的變形越不利。為了提高生產效率，降低生產成本，往往希望一次走刀加工去除更多的金屬材料體積。因此，為克服切削力產生的加工應力變形，哈思孚HASSFULL認為，粗、精加工分開是有必要的。
我們以圖1零件為例子，我們粗加工、精加工沒有分開的話，那么即使用了螺釘夾緊的方式，一次將工件腔內、外全部完成，仍然不能很好克服鋁工件變形。采取粗加工、精加工分開，是為了減小精加工過程中的切削力，進而減小殘余加工應力對工件變形的影響，這是通過控制加工余量達到的。大的加工余片盡量分配到粗加工工序中，與此同時，粗、精加工工序分開，多了一次工件裝夾，又釋放了一次夾緊應力，等同于短時間內的自然時效過程。對鋁件加工而言，粗、精加工工序分開更是必不可少的，那種一次裝夾完成所有加工內容的情況極少用于薄壁件的加工。
3、增加人工時效控制變形：熱加工應力和機械加工應力是鋁及鋁合金零件產生變形不可忽視的因素。以鑄鋁狀態存在的零件，根據產品性能要求，需要熱處理過程。鑄件毛坯未進行機械加工前，零件內部應力處于平衡狀態，局部或全部毛坯表面經過機械加工后，

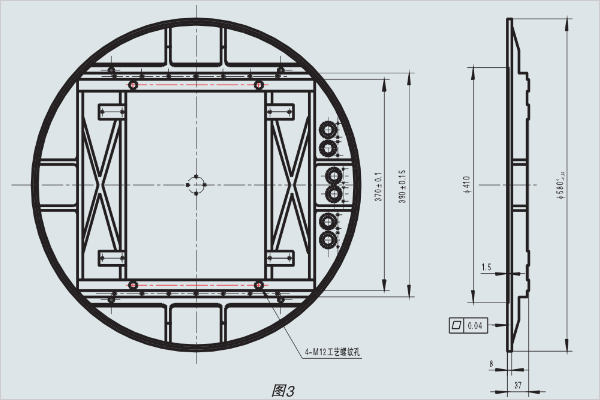

由于殘余熱應力的存在，原來的平衡被打破，在切削應力的作用下建立起新的平衡，這個過程必然伴隨應力釋放，致使零件產生變形。無論是熱加工應力還是冷加工應力，它們的存在對控制零件的變形都是不利因索，消除這兩種應力最有效的辦法是通過自然時效和人工時效，自然時效因?yàn)槠渲芷陂L且經濟效益差而通常被人工時效所替代。圖3是用于船舶裝備的某零件，該件材料為ZL424,毛坯進行熱處理強化和人工時效處理。
船舶裝備零件結構示意圖

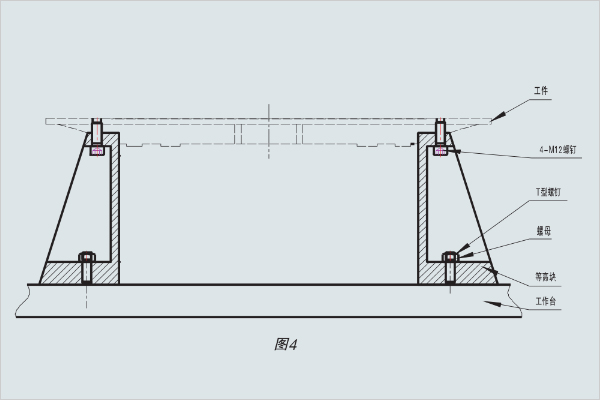

從圖中分析，該件仍然屬于薄壁板類零件，而且結構上更為復雜，而其精度要求更高，特別是平面度0.04的要求，對機械加工而言難度極大。在分析該件的機械加工過程時,考慮夾緊力施力方向的作用影響、切削力的影響以及冷熱加工應力的影響，根據以往的控制鋁合金零件加工變形的工藝技術，在試制過程中制定工藝方案時，考慮在粗加工、半精加工后增加兩次人工時效過程來消除冷、熱加工殘余應力的影響。半精加工時在其背面加工出4個M12工藝螺紋孔，在精加工時通過其對等零件進行夾緊，示意圖如圖4所示，精加工前將4個墊塊固定于機床工作臺上同時加工以保證其等高，然后用4個M12螺栓將零件從下面固定在等高塊上，使夾緊力垂直于工件的底平面，之后進行大平面的精銃，以確保大平面的平面度要求。該零件具體的工藝流程如下：鑄造→粗加工（去澆冒口）→劃線→粗加工（去除大部分加工余量）→人工時效（去應力）→半精加工（此工序做4-M12工藝螺紋）→二次人工時效（去應力）→精加工（精錢大平面以保證平面度，4-M12工藝螺紋孔保留）。
夾緊方式
此類較大的薄壁鑄件，僅僅靠改變夾緊力施力方向和粗、精分開減小切削力對工件變形的影響是不夠的，必須充分認識到冷、熱加工應力對零件變形的影響，此時加工應力的作用也是主要矛盾之一。因此，增加人工時效去除加工應力是非常有效的措施。
4、用現代高速切削技術控制變形：高速切削技術是隨著高速機床及CNC系統的處理能力的提高而產生的，高速切削的主要特點在于當切削速度達到某一臨界值后，隨著切削速度的提高，切削力反而降低，并且切削時產生的大量切削熱被切屑帶走，傳遞到被加工工件卜的熱量很少。利用高速切削的這個特點控制鋁件加工變形較傳統的切削方式有著不可比擬的優勢，因?yàn)楦咚偾邢鞲淖兞藗鹘y(tǒng)切削那種大切深、小進給、低轉速的模式，而采用高速度、小切深、大進給的方法，無疑對降
低切削力是非常有利的，并目切削效率也顯著提高。
以圖3所示零件為例，精加工過程中我們曾經在德國進口的DMGDMU80P五軸聯動機床上進行切削試驗，切削刀具選用進口OSG直徑Φ20mm的專用鐵鋁刀具，采用了環切方式，切削參數為Vc=400m/min,ap=0.15mm,f=1000mm/min,其效果明顯好于傳統切削參數的結果。
加工中心做鋁件變性怎么辦，介紹結束了，需要理解的東西還是挺多的，那就慢慢消化吸收吧。
