　　鋁加工中心定位誤差了解下！鋁加工中心在切削軟性金屬的時候，需要保證鋁工件的加工精度，這個精度由刀具和工件間正確的相互位置。那么影響這個位置關系的誤差因素都有哪些呢？今天哈思孚HASSFULL來具體說下吧。

　　影響鋁加工中心位置關系的誤差因素有哪些？

　　影響鋁加工中心位置關系的誤差因素包括：定位誤差、加工過程誤差（加工方法誤差）、安裝誤差和調整誤差。

　　鋁加工中心定位誤差計算方法如下：

　　1、定位誤差：包括基準不重合誤差、基準位移誤差兩種。

　　（1）基準不重合誤差定義：定位基準和工序基準不重合而造成的加工誤差。

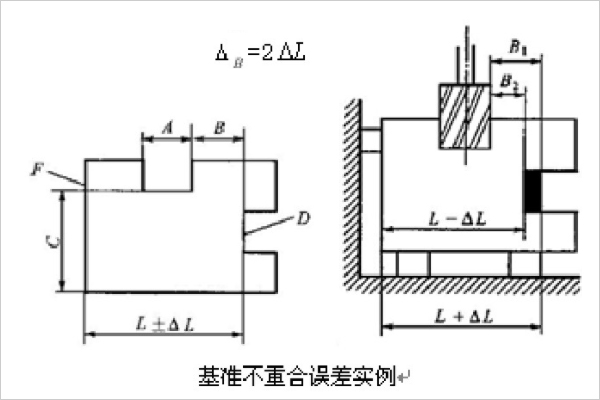

基準不重合誤差實例

　　（2）基準位移誤差定義：定位基準相對于其理想位置的最大變動量。基準位移誤差是由定位副的制造誤差造成的。

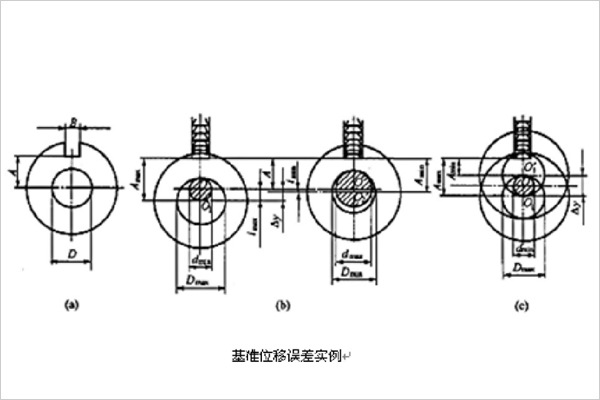

基準位移誤差分析

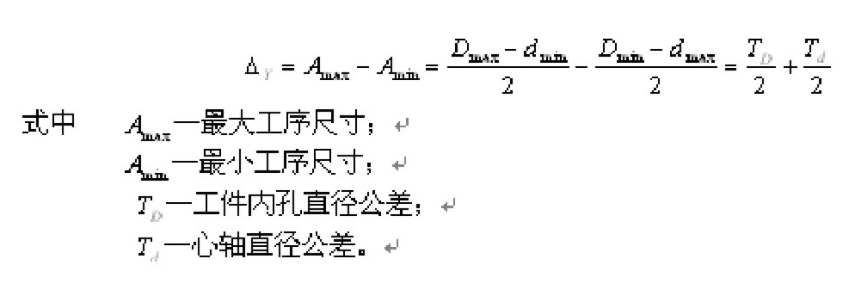

　　當心軸水平放置時，工件在自重作用下與心軸固定單邊接觸[見上圖]，此時基準位移誤差為：

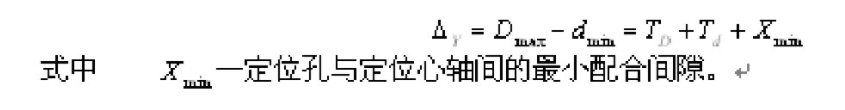

　　當心軸垂直放置時，工件與心軸任意邊接觸[見上圖],此時基準位移誤差為:

　　2、定位誤差計算方法：

　　計算定位誤差時，現分別計算出基準不重合誤差和基準位移誤差，然后根據具體情況按下述方法進行合成得到定位誤差。

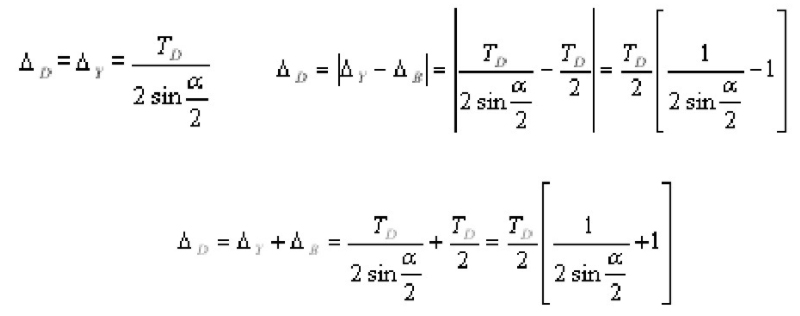

　　當工序基準不在定位面上時，

　　

　　當工序基準在定位面上時，

　　

　　當基準位移和基準不重合引起的加工尺寸變化方向相同時，取“+”；反之取“-”。

　　3、幾種典型定位方式的定位誤差：

　　（1）工件以平面定位：定位基準位平面時，其定位誤差主要是由基準不重合誤差引起的，一般不計算基準位移誤差。

　　（2）工件以圓孔定位：工件以圓孔表面為定位基準時的定位誤差，與工件圓孔的制造精度、定位元件的放置形式、工件圓孔與定位元件的配合性質和工序基準與定位基準是否重合等因素密切相關。

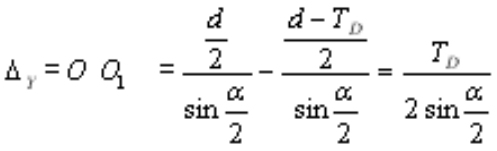

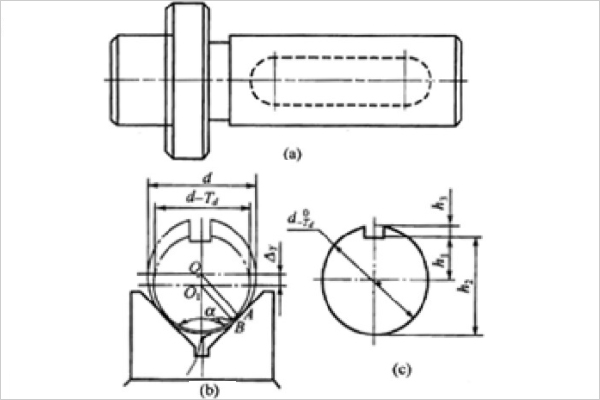

　　（3）工件以外圓在V形塊上定位時的定位誤差銑削如下圖所示軸的鍵槽時，工件以外圓柱面在V形塊上定位見下圖，定位基準是工件外圓軸心線，因工件外圓柱面直徑有制造誤差，導致工件在垂直方向上的基準唯一誤差為：

工件以外圓在V形塊上定位

　　



　　（4）工件以一面兩空定位時的定位誤差：一面兩孔定位時，定位誤差主要是基準位移誤差的計算，這時定位基準是兩孔中心的連線，限位基準是兩銷中心的連線。基準位移誤差有移動和轉動兩種可能。

　　鋁加工中心定位誤差我們都了解了，誤差計算方法也都知道了。
