怎么做加工中心鋁的工裝？鋁加工中心加工的鋁件有板材、有型材、有異形件，我們需要根據鋁工件的不同尺寸、形狀選擇對應的工裝夾具進行裝夾。加工中心的工裝夾具的目的在于，保證鋁工件相對于鋁加工中心和刀具的正確位置，保證在加工過程中始終保持正確位置。鋁加工中心工裝夾具大致分為專用夾具、通用夾具、可調夾具、組合夾具等等。衡量鋁加工中心鋁的工裝夾具的指標如下：是否加工質量高、生產效率高、成本低、排屑方便、操作安全、省力、制造維護容易。一般鋁加工中心廠家是不提供工裝夾具的，需要去專門的工裝夾具生產廠家購買。今天哈思孚HASSFULL要重點介紹的是“怎么做加工中心鋁的工裝”。
做加工中心鋁的工裝夾具應該滿足的基本要求？
1、首先保證鋁工件加工精度保證：而保證加工精度關鍵在于正確選定定位基準、定位元件、定位方法，必要時進行定位誤差分析，注意夾具中其它零部件結構對加工精度影響，確保夾具是否滿足鋁工件加工精度要求。
2、其次就是要提高生產效率：專用夾具復雜程度應與產能情況相適應，盡量選擇快速高效的裝夾機構，操作要方便，減少輔助時間，提高生產效率。
3、第三就是具備優良的工藝性能：專用夾具結構的設計應力求簡單、合理，便于制造、裝配、調整、檢驗、維修等。
4、第四就是使用性能好：工裝夾具應具備足夠強度、剛度，操作簡便、省力、安全可靠。在客觀條件允許且又經濟適用的前提下，盡可能采用氣動、液壓等機械化夾緊裝置，減輕操作者勞動強度。工裝夾具應排屑方便，必要時可設置排屑結構，防止切屑破壞工件定位和損壞刀具，防止切屑積聚帶來大量熱量而引起工藝系統變形。
5、最后就是經濟性好：專用夾具盡可能使用標準元件、標準結構，力求結構簡單、制造容易，以降低夾具制造成本。所以，設計時應根據訂單及產能情況對夾具方案進行必要的技術經濟分析，以提高夾具在生產中的經濟效益。
做加工中心鋁的工裝夾具設計原則有哪些？
1、保證使用過中工件定位的穩定性、可靠性；
2、滿足裝夾過程中簡單、快速操作；
3、有足夠的承載或夾持力度，保證工件在工裝夾具上進行的加工過程；
4、易損零件必須是可快速更換的結構，條件充分時最好不需要使用其它工具進行；
5、滿足夾具在調整或更換過程中重復定位的可靠性；
6、盡可能選用標準件作為組成零件；
7、盡可能的避免結構復雜、成本昂貴；
8、形成公司內部產品的系統化和標準化。
知道了做加工中心鋁的工裝夾具應該滿足的基本要求和做加工中心鋁的工裝夾具設計原則，哈思孚HASSFULL就可以說下
怎么做加工中心鋁的工裝？
1、準備原始資料：
（1）設計通知單，零件成品圖，毛坯圖和工藝路線等技術資料，了解各工序加工技術要求，定位和夾緊方案，前工序的加工內容，毛坯情況，加工中所使用的機床、刀具、檢驗量具，加工余量和切削用量等；
（2）了解生產批量和對夾具的需用情況；
（3）了解所使用
鋁加工中心的主要技術參數、性能、規格、精度以及與夾具連接部分結構的聯系尺寸等；
（4）夾具的標準料庫存情況。
2、設計考慮的問題：夾具設計一般結構單一，給人感覺結構不復雜，尤其現在液壓夾具大行其道，使其原有機械結構大大簡化，但是如果設計過程中不加以詳細考慮必然會出現不必要麻煩：
（1）夾具的排屑暢通性：設計時由于鋁加工中心加工空間的有限性，夾具往往被設計的空間比較緊湊，這時就會忽略加工過程產生的金屬碎屑在夾具死角處存積，包括切屑液流出不暢，給以后加工帶來很多麻煩。所以在實際之初就考慮加工過程中出現的問題，畢竟夾具是以提高效率，方便操作為本的。
（2）被加工件毛坯余量：造成毛坯尺寸過大，產生干涉。所以在設計之前一定要準備毛坯圖，留出足夠空間。
（3）夾具設計的基本理論原則：每套夾具都要經歷無數次的夾緊，松開動作，所以可能在開始都能達到用戶要求，但是加具應該有它的精度保持性，所以不要設計一些有悖原理的東西。即使僥幸當下可以，也不會有長久的持續性。一個好的設計應該經的起時間的錘煉的。
（4）夾具整體敞開性：忽略敞開性，造成操作者裝卡困難，費時費力，設計大忌。
（5）定位元件的可更換性：定位元件磨損嚴重，所以應考慮更換快捷和方便。最好不要設計成較大的零件。夾具設計經驗的積累很重要，有時設計是一回事，在實際應用中又是一回事，所以好的設計是一個不斷積累和總結的過程。
做加工中心鋁的工裝夾具設計實例要點？

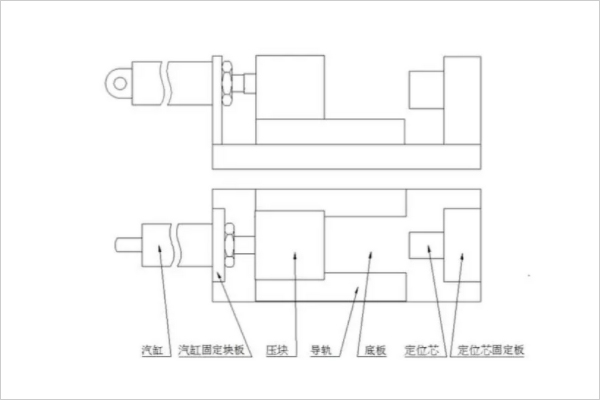

1、鉆孔、銑面工裝：設計要點如下。
（1）如有必要，可在固定芯及其固定板上設計一些輔助定位裝置；
（2）上圖為結構簡圖，實際情況需根據產品結構做相應設計；
（3）汽缸根據產品大小和加工時受力情況而定，常用SDA50X50。
鉆孔、銑面工裝

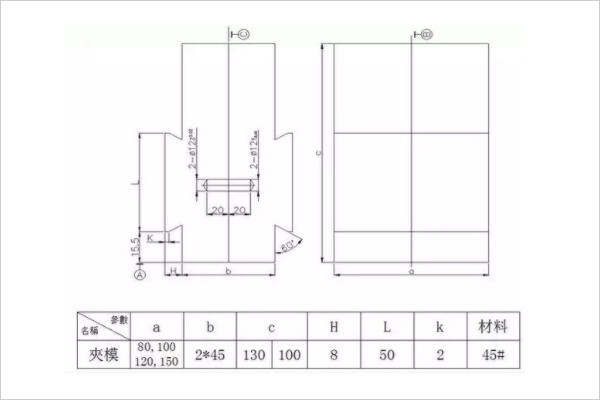

2、夾模：設計要點如下。
（1）此類夾模主要用于虎鉗上，其長度可以根據需要截取；
（2）夾模上可以設計其他輔助定位裝置，一般采用焊接方式連接夾模；
（3）上圖為簡圖，模腔結構尺寸由具體情況確定；
（4）在動模上的適當位置緊配直徑12的定位銷，定模相應位置的定位孔滑動配合定位銷；
（5）裝配型腔在設計時需在無收縮的毛坯圖檔的外形面基礎上偏移放大0.1mm。
夾模

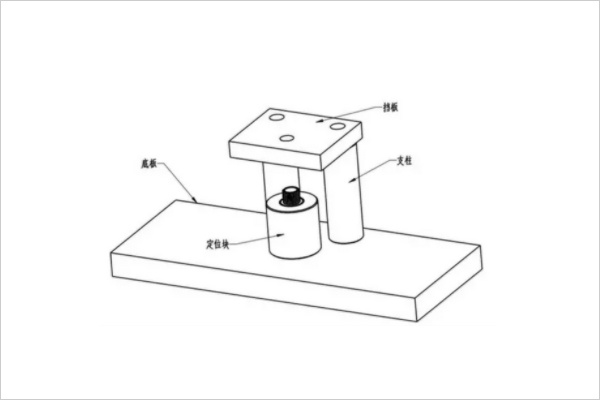

3、沖孔工裝：設計要點如下。
（1）上圖為沖孔工裝的常用結構。底板作用為方便固定在沖床的工作臺；
（2）定位塊作用為固定產品，具體結構按產品的實際情況而設計，中心點圍繞能方便安全的取放產品；
（3）擋板作用在方便產品從沖刀上脫離；
（4）支柱起固定擋板的作用。
上述幾個部位的裝配位置和尺寸可按產品的實際情況設計。
沖孔工裝

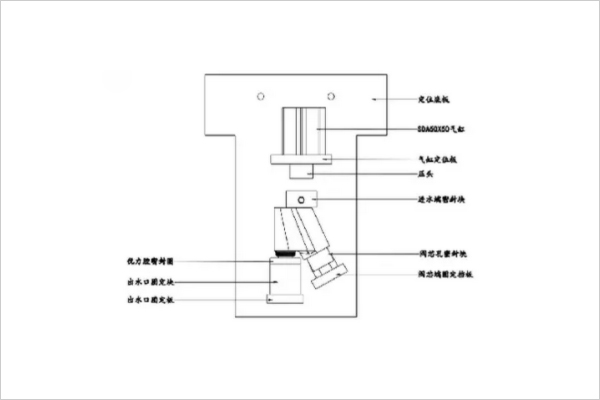

4、試氣工裝：設計要點如下。
（1）上圖是試氣工裝的參考圖，具體結構需依據產品的實際結構來設計，思路就是用盡可能簡單的方式密封產品，讓需檢測密封的部分充滿氣體來確認其密封性；
（2）汽缸的大小可根據產品的實際大小來調整，同時也需考慮汽缸的行程是否能滿足取放產品的便捷；
（3）與產品接觸的密封面一般采用優力膠，NBR膠圈之類具有良好壓縮量的材料，同時注意如有與產品外觀面接觸的定位塊盡量使用白膠類的塑料塊并且在使用過程中蓋上棉布防止碰傷產品外觀；
（4）設計時需考慮產品的定位方向，防止內漏的氣體憋在產品型腔內部而誤檢的情況出現。
試氣工裝
加工中心鋁的工裝的選擇和使用注意事項？
1、根據鋁加工中心機床特點和加工需要，目前常用的夾具類型有專用夾具、組合夾具、可調夾具、成組夾具以及工件統一基準定位裝夾系統。
2、鋁加工中心的高柔性要求其夾具比普通機床結構更緊湊、簡單，夾緊動作更迅速、準確，盡量減少輔助時間，操作更方便、省力、安全，而且要保證足夠的剛性，能靈活多變。因此常采用氣動、液壓夾緊裝置。
3、考慮機床主軸與工作臺面之間的最小距離和刀具的裝夾長度，夾具在機床工作臺上的安裝位置應確保在主軸的行程范圍內能使工件的加工內容全部完成。
4、為保持工件在本次定位裝夾中所有需要完成的待加工面充分暴露在外，夾具要盡量開敞，夾緊元件的空間位置能低則低，必須給刀具運動軌跡留有空間。
5、自動換刀和交換工作臺時不能與夾具或工件發生干涉。
6、盡量不要在加工中途更換夾緊點。
7、夾具上的定位塊是安裝工件時使用的，在加工過程中，為滿足前后左右各個工位的加工，防止干涉，工件夾緊后即可拆去。對此，要考慮拆除定位元件后，工件定位精度的保持問題。
加工中心鋁的工裝夾具羅列介紹？

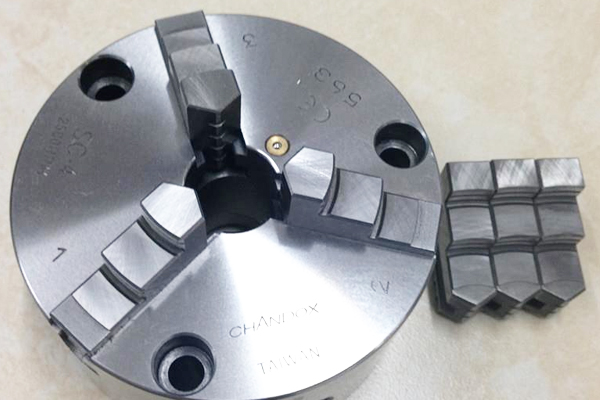

1、卡盤：如下圖
鋁加工中心工裝夾具卡盤

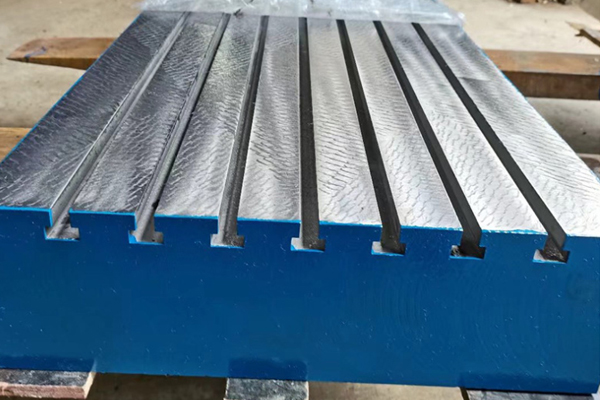

2、T型工作臺：這個是鋁加工中心的標配。
鋁加工中心T型工作臺

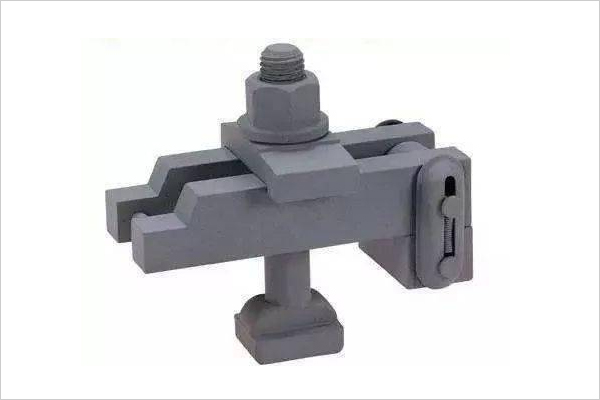

3、T型塊、螺桿、壓板以及螺帽：這個也是比較常見的。
T型塊、螺桿、壓板以及螺帽

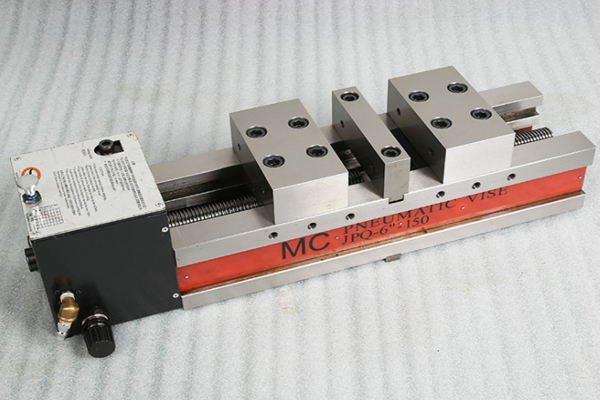

4、臺虎鉗、麥司：壓板壓不住的工件可以考慮用臺虎鉗或者麥司夾具。
鋁加工中心使用的臺虎鉗

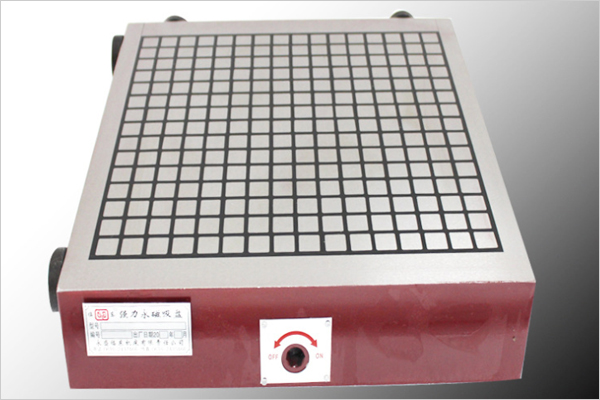

5、磁力平臺：優點是方便固定，缺點是代價高。
鋁加工中心用的磁力平臺

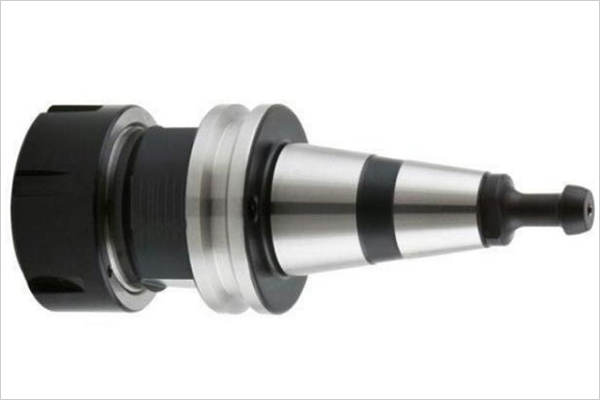

6、主軸與刀柄：人類智慧與科技的結晶。
主軸與刀柄

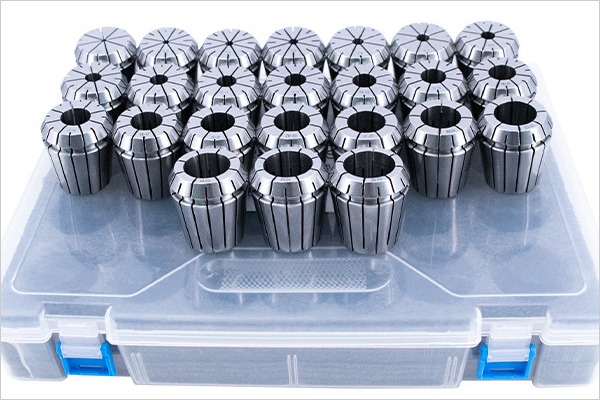

7、彈簧夾套／夾筒：一把刀柄可以實現不同規格的刀具裝夾。
彈簧夾套／夾筒

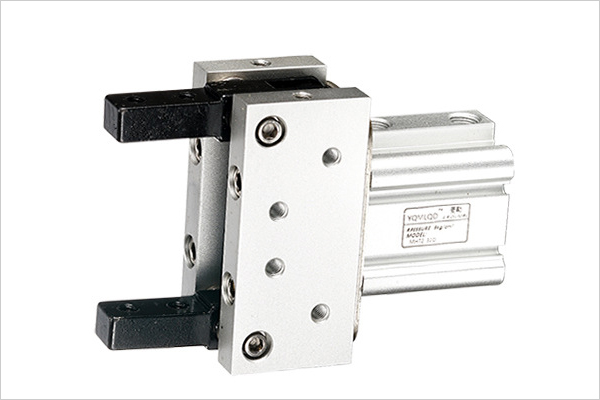

8、汽缸夾具：自動夾具的精髓。
汽缸夾具

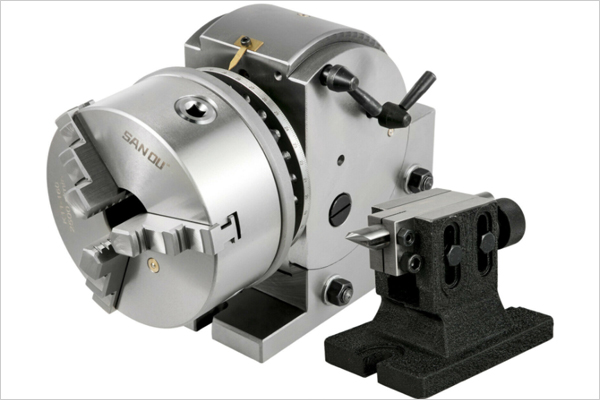

9、分度頭：伴隨著分度主軸的出現漸漸沒落了。
分度頭
怎么做加工中心鋁的工裝，需知道的知識還是挺多的。鋁加工中心的工裝夾具一般都是找第三方廠家定制的，需要具體詳談。選擇合適的工裝夾具還是相當重要的。
