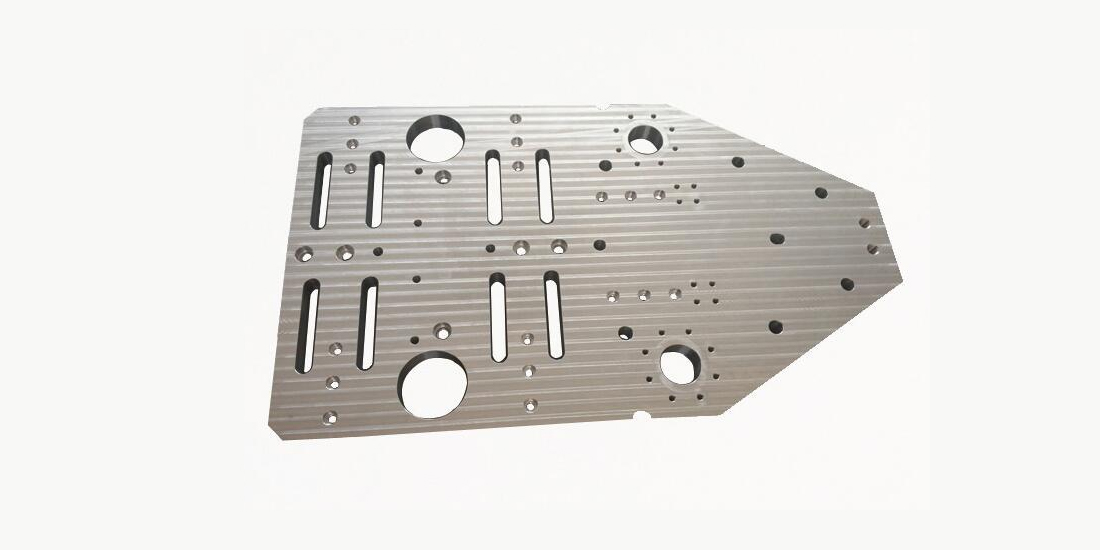

數(shù)控加工中心加工鋁塊？數(shù)控加工中心可以加工鋁塊，也可以加工工程塑料、復合材料、銅板等。鋁塊屬于軟性金屬.數(shù)控加工中心加工鋁塊，是一種數(shù)字信息控制零件和刀具位移的機械加工方法。數(shù)控加工中心在加工鋁塊的時候，有很多注意事項。那么今天HASSFULL（哈思孚）就來具體說下這個。

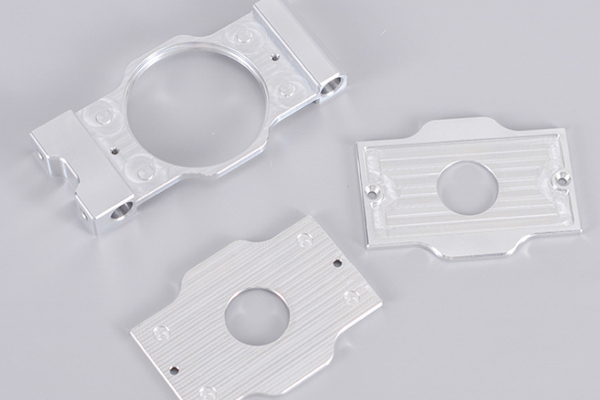

CNC數(shù)控加工鋁件
數(shù)控加工中心加工鋁塊的特點有哪些？
1、鋁合金硬度低：與鈦合金和淬火鋼相比，鋁合金具有較低的硬度，當然，熱處理或壓鑄鋁合金也具有較高的硬度。一般鋁板的HRC硬度一般在HRC40度以下。因此，在加工鋁合金的情況下，工具的負荷小。另外，鋁合金的導熱性優(yōu)異，因此鋁合金銑削的切削溫度低，能夠提高銑削速度。
2、刀具容易磨損：因為使用了不合適的工具材料，在加工鋁合金的情況下，由于棒刃、切屑排出等問題，工具的磨損加快的情況較多。
3、鋁合金的塑性低：鋁合金的塑性低，熔點也低。加工鋁合金時，結(jié)合邊緣問題很深，排屑性能差，表面粗糙度也高。其實加工鋁合金，主要是刀和粗糙度效果不好。如果解決了固定刀刃、加工表面的品質(zhì)這兩個問題，就能解決鋁合金加工的問題。
數(shù)控加工中心加工鋁塊變形的注意事項？
影響鋁件加工精度和表面質(zhì)量的主要因素是該類零件加工過程中容易發(fā)生變形現(xiàn)象，這需要操作者具備一定的操作經(jīng)驗和技巧。

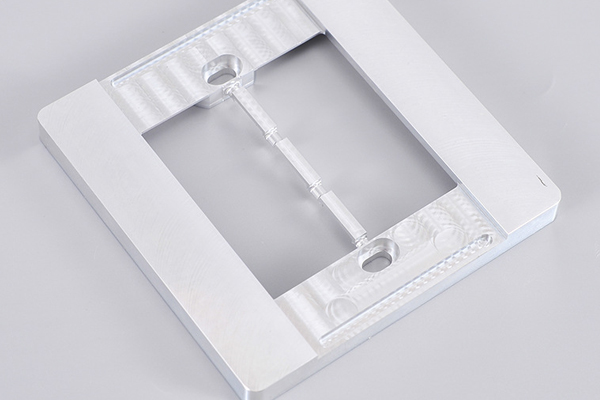

CNC鋁插座面板
數(shù)控加工中心加工鋁塊變形該怎么辦？
1、對于加工余量大的零件，為使其在加工過程中有比較好的散熱條件，避免熱量集中，加工時，宜采用對稱加工。如有一塊90mm厚的板料需要加工到60mm，若銑好一面后立即銑削另一面，一次加工到最后尺寸，則平面度達5mm；若采用反復進刀對稱加工，每一面分兩次加工到最后尺寸，可保證平面度達到0.3mm。
2、如果板材零件上有多個型腔，加工時，不宜采用一個型腔一個型腔的次序加工方法，這樣容易造成零件受力不均勻而產(chǎn)生變形。采用分層多次加工，每一層盡量同時加工到所有的型腔，然后再加工下一個層次，使零件均勻受力，減小變形。
3、通過改變切削用量來減少切削力、切削熱。在切削用量的三要素中，背吃刀量對切削力的影響很大。如果加工余量太大，一次走刀的切削力太大，不僅會使零件變形，而且還會影響機床主軸剛性、降低刀具的耐用度。如果減少背吃刀量，又會使生產(chǎn)效率大打折扣。不過，在數(shù)控加工中都是高速銑削，可以克服這一難題。在減少背吃刀量的同時，只要相應地增大進給，提高機床的轉(zhuǎn)速，就可以降低切削力，同時保證加工效率。
4、走刀順序也要講究。粗加工強調(diào)的是提高加工效率，追求單位時間內(nèi)的切除率，一般可采用逆銑。即以最快的速度、最短的時間切除毛坯表面的多余材料，基本形成精加工所要求的幾何輪廓。而精加工所強調(diào)的是高精度高質(zhì)量，宜采用順銑。因為順銑時刀齒的切削厚度從最大逐漸遞減至零，加工硬化程度大為減輕，同時減輕零件的變形程度。
5、薄壁工件在加工時由于裝夾產(chǎn)生變形，即使精加工也是難以避免的。為使工件變形減小到最低限度，可以在精加工即將達到最后尺寸之前，把壓緊件松一下，使工件自由恢復到原狀，然后再輕微壓緊，以剛能夾住工件為準（完全憑手感），這樣可以獲得理想的加工效果?？傊瑠A緊力的作用點最好在支承面上，夾緊力應作用在工件剛性好的方向，在保證工件不松動的前提下，夾緊力越小越好。
6、在加工帶型腔零件時，加工型腔時盡量不要讓銑刀像鉆頭似的直接向下扎入零件，導致銑刀容屑空間不夠，排屑不順暢，造成零件過熱、膨脹以及崩刀、斷刀等不利現(xiàn)象。要先用與銑刀同尺寸或大一號的鉆頭鉆下刀孔，再用銑刀銑削?；蛘?，可以用CAM軟件生產(chǎn)螺旋下刀程序。
數(shù)控加工中心加工鋁塊用什么銑刀？
加工鋁合金一般用3刃鋁用銑刀，其次因為加工情況的差異，很可能會用到2刃球頭刀，或4刃平底刀。
1、鋁用鎢鋼銑刀的選擇：刃數(shù)一般是3刃，材料一般選擇YG類硬質(zhì)合金，這樣可以減少刀具與鋁合金的化學親和力。一般數(shù)控刀具品牌都有加工鋁合金專用銑刀系列產(chǎn)品。
2、高速鋼材質(zhì)：高速鋼鋁用銑刀較為鋒利，也可以很好的加工鋁合金。
數(shù)控加工中心加工鋁塊切削參數(shù)怎么弄？
1、加工普通鋁合金一般可以選擇高速大進給銑削。其次盡可能選擇較大的前角，增大容屑空間，減少粘刀的現(xiàn)象。如果是精加工鋁合金，則不能采用水劑切削液，避免在加工表面形成小針孔，一般可以采用煤油或者柴油做加工鋁板的切削液。
2、加工鋁合金銑刀的切削速度，因銑刀的材質(zhì)與參數(shù)，加工工藝的不同而有差異。具體的切削參數(shù)可以參考廠家給的切削參數(shù)為基礎(chǔ)進行加工。
標牌加工中心
數(shù)控加工中心加工鋁塊怎么裝夾沒有劃痕？
用鋁鉗口，裝夾是要手感的，不要太重也不要太輕，這個就看你自己是否熟練了，本人加工幾年鋁件還沒有出現(xiàn)過劃傷刮傷的現(xiàn)象，很多竅門需要自己摸索，主要輕拿輕放。
數(shù)控加工中心加工鋁塊的問題，介紹的挺多了，大家都清楚了吧。
哈思孚HASSFULL旗下的加工中心，滿足大家基本的需求，價格公道，廠家直銷，技術(shù)直接對接客戶，反應更迅速。
