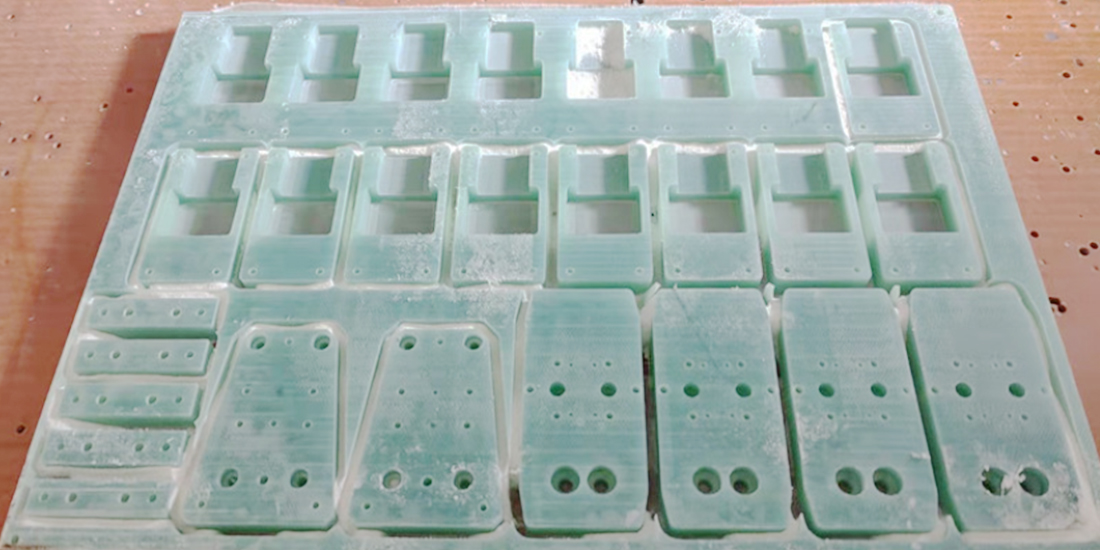

工程塑料怎么做不變形加工中心？加工中心加工工程塑料的過程中，工件為什么會產生變形，怎么應對這種變形呢？或者是預防呢？我們知道，薄鋁板也是會變形的，變形的原因有很多。我們可以通過采取對應的措施，來降低變形的程度。工程塑料是一種高分子材料，以樹脂為基礎、加入各種添加劑而制成。工程塑料熱容量小、導熱性差，是金屬的0.3%；線膨脹系數大，比金屬大2~20倍。加工中心在加工工程塑料的時候，產生的熱量傳給了刀具。就算有少量熱量傳給了塑料切屑，也是非常難傳入工程塑料內部的，因此就會產生局部過熱的現象。工程塑料的耐熱程度差，局部產生的熱量也會導致工程塑料的變形、變色、熔化，嚴重的會燃燒。此外，工程塑料的彈性模量是金屬的1/16~1/10。加工中心在加工工程塑料的時候，切削力和裝夾力都會引起彈性變形?？偠灾?，工程塑料具有強度低、硬度低的特點，是一種容易加工的材料。在用加工中心加工工程塑料的時候，我們需要注意變形問題。

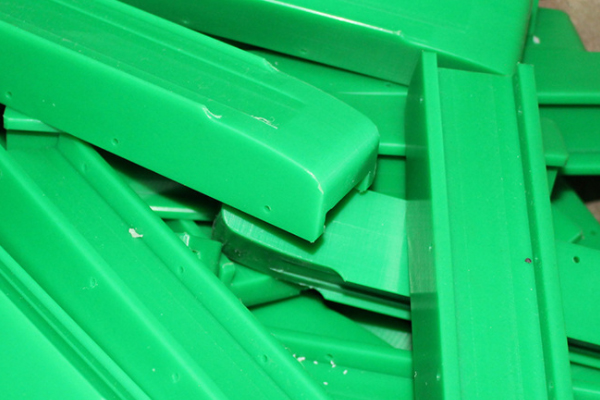

工程塑料CNC加工件
加工中心做工程塑料怎么變形了？
加工中心做工程塑料變形的原因，上面已經介紹過一部分了。
1、加工中產生的局部過熱，引起工程塑料的變形，嚴重的時候會發生工件彈跳，甚至是燃燒。這點上面已經提到過了。
2、加工時切削力或夾緊力過大也會引起彈性變形，這個是影響工件加工精度的。這個也在上面提到過了。
工程塑料彈性模量小，又是由多種成分組成，組織不均勻，同時填料條層（或纖維）方向在切削時也影響加工表面質量。
3、磨削作用導致工程塑料變形：加工中產生的粉末、碎屑好比磨料，是有很強的磨削作用的，，使切削刀具的刃口比切削同等強度，硬度的其它塑料磨損大得多。切削加工的難易程度與填料種類有關，玻璃織物的填料最難加工其后依次是礦物性填料、棉花填料、纖維織物填料、木粉填料。
4、工程塑料本身質量不過關引起變形：我們拿到的貨品質量參差不齊，工件材料本身存在質量問題，還有就是在運輸中受到磕碰劃傷。這些原因也會引起工程塑料變形的。
5、開裂與纏屑也是導致工程塑料變形：哈思孚HASSFULL說，熱固性工程塑料時，切屑為高速脫落的崩碎切屑。在刀具切入切出工件表面會出現崩落現象。車削力或刀尖圓弧半徑較大時易開裂，工件表面出現銀絲裂紋；加工熱塑性工程塑料時，由于切削熱使其具有一定的塑性，從而形成帶狀切屑，易纏繞在工件或車刀上，有時擠壓成硬團，影響加工，甚至會破壞易加工表面的質量。

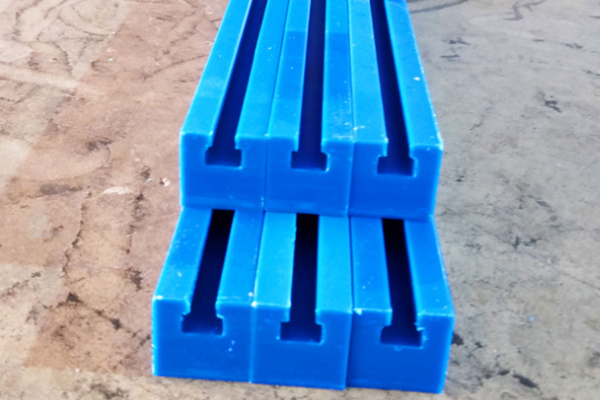

工程塑料導軌CNC加工件
工程塑料怎么做不變形加工中心？
知道了加工中心加工工程塑料變形的原因，那么措施也就有了。
1、首先當然是刀具的選擇了：
?。?）刀具材料選擇：可以選擇PCD刀具、高速鋼刀具、硬質合金刀具（K類/YG類）。哈思孚HASSFULL不建議選擇陶瓷和涂層刀具。
PCD刀具：導熱性比硬質合金高，適合熱敏感的熱塑性塑料，該刀具價格相對高，適用精加工、批量加工。
高速鋼刀具：適合無增強劑的熱塑性工程塑料，包括了聚氨酯（PU）、聚四氟乙烯（特富龍,PTFE）、尼龍（Nylon)、聚碳酸酯（PC）、聚對苯二甲酸乙二醇酯(PET)等。
硬質合金刀具（K類/YG類）：熱膨脹系數低、導熱性高，對材料內部組織結構的破壞相對來說不敏感，更適用于添加了增強劑的熱塑性工程塑料。、
（2）刀具參數設置：
工程塑料越軟，刀具前角、后角要越大。后角、前角大小選擇是有一定限度的，要保證刀具強度。
粗加工時，切削深度、進給量都較大，切削力大，為減小切削力，應取大前角、小后角。精加工時，摩擦與磨損主要在后面，應取小前角和大的后角。
刀具刃口粗糙度等級要低，有利于刀刃鋒利，有時可磨出圓弧斷屑槽；采用較大刀刃傾角，可避免工件表面起毛，開裂、剝落；鉆頭修磨橫刃，減小軸向力，磨出中心頂，易定心；棱邊背光，磨成帶有副后角，減少與孔壁的摩擦；頂角小，有利于雙重頂角。
2、切削量與切削方式的選擇：高切削速度、小切削深度和走刀量。填料條層（或纖維）方向對加工質量有影響，在頂向切削、橫向切削、縱向切削、順向切削、逆向切削中，一般逆向切削的表面質量較好。
3、開裂控制：
?。?）刀具剛接觸或將離開瞬間，減少進給量，預防工件邊緣崩落；
（2）選擇合適夾緊力大小及夾緊方式；
?。?）保持刀具鋒利（鈍刀具不是在切削而是在擠壓，零件易沿纖維方向開裂）；
（4）車削層壓塑料零件的螺紋時，必須用負刃傾角的螺紋車刀才能防止螺牙層層脫落。
4、溫度把控及冷卻方式：各種工程塑料最優的加工溫度范圍，見下圖。

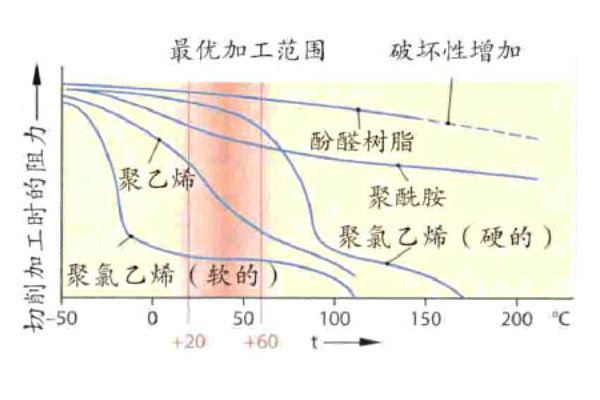

工程塑料最優的加工溫度范圍
5、裝夾方式：夾緊力要小，采用專業夾具，多點夾緊或壓緊，禁止直接采用臺虎鉗裝夾。若是薄板，銑周邊建議多點輕壓，貼近加工邊緣，防止薄板邊緣因切削力引起跳動。
6、材料質量把控：
（1）選擇知名的品牌材料。
?。?）檢查購買的材料表面保護膜是否完整。
?。?）購買的材料，需要仔細檢查。
（4）檢查材料內應力是否大，如果大的話，那么必須要做相應的去應力處理。
?。?）運輸材料的過程中，避免材料磕碰。
工程塑料怎么做不變形加工中心？這個問題解答的相當清楚了。HASSFULL-
MF1325工程塑料加工中心，采用龍門架結構，臺面固定，橫梁移動的傳動方式，采用優化設計的龍門及橫梁，與工作臺相互配合連接，形成了良好剛性和可靠性的框架結構，床身采用有限元設計計算以保證最佳的強度和剛性。
