国产精品伊人久久综合网,日韩国产精品999,成人91ab在线,国内精品视频偷拍免费观看,在线观看视频一二三四区,工口里番全彩人妻啪啪,国产尤物福利视频一区二区,国产在线综合视频一区,国产女优一区二区三区

　　加工中心鋁件攻絲轉速和進給多少？先來說說什么是攻絲吧。所謂的攻絲是指用一定扭矩把絲錐旋入底孔中，以此加工出內螺紋。螺紋的加工方法有很多，可以車、銑、磨、壓等。其中內螺紋可以通過車銑、磨削加工；外螺紋只能通過滾絲。車床鋁加工中心鋁件攻絲的話，建議采用螺紋切削命令車螺紋，立臥銑鋁加工中心鋁件攻絲的話，建議用鉆孔+螺刀或立銑刀直接走螺旋線。

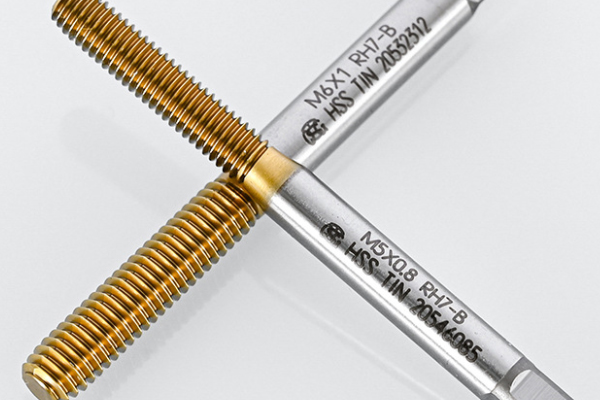

　　加工中心鋁件攻絲方法？

　　1、切削絲攻：分為通孔絲攻和盲孔絲攻。

　　（1）通孔絲攻：又被叫做“直槽絲攻”；

　　（2）盲孔絲攻：又被叫做“螺旋絲攻”；

　　這類型加工中心，默認就有剛性攻絲。具體的攻絲步驟如下：

　　在G84前面加上M29

　　指令如下：

　　M3S--

　　M29S--

　　G98G84X--Y--Z---R--F--(底孔大家都知道要打多大的吧，不說了)。

　　2、擠壓絲攻：適用光潔度要求高的情況。

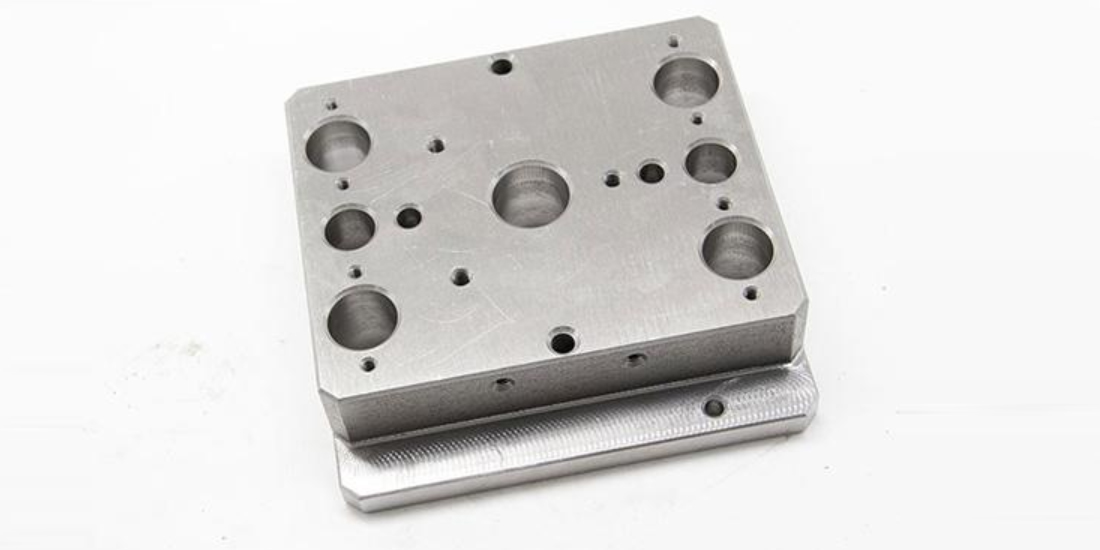

　　加工中心鋁件攻絲實例介紹：

　　M8*1.25孔，切削絲攻，底孔..8-1.25=6.7

　　如果是擠壓絲攻，那底孔就是...8-(1.25/2)=7.4。

　　加工中心鋁件攻絲動作組成：

　　1、X、Y軸快速定位到孔中心的位置上；

　　2、快速移動到安全平面（R點）；

　　3、主軸開始正轉攻絲；

　　4、孔底主軸停P秒（單位：毫秒）；

　　5、主軸反轉退出；

　　6、返回到R點；

　　7、快速移動到初始點。

　　加工中心鋁件攻絲指令格式詳細介紹：包括G90（G91）G99（G98）G84（G74）X_Y_Z_R_P_F_K_。

　　X_Y_：螺紋孔位數據；

　　Z_：孔底Z點坐標（G90）孔底Z點相對于參考點R的增量值（G91）；

　　R_：參考點R的Z軸坐標（G90）參考點R相對于初始點B的增量值（G91）；

　　P_：孔底暫停時間（單位：毫秒）；

　　F_：切削進給速度；

　　K_：重復次數（須以G91指定使用）；

　　G90、G91分別是絕對量編程和增量編程；

　　G98、G99分別指攻絲結束后返回初始平面和安全平面；

　　G84、G74分別指攻右旋螺紋和左旋螺紋。

　　加工中心鋁件攻絲相關注意事項提示：

　　加工中心鋁件攻絲期過程中，進給倍率不起作用。進給暫停不停止機床，直到回退動作完成。該指令執行前，使用輔助功能M代碼使主軸順（逆）時針旋轉。攻螺紋過程要求主軸轉速與進給速度成嚴格的比例關系，編程時要求根據主軸轉速計算進給速度。（進給速度=主軸轉速×導程）程序的*后要用G80取消固定循環。

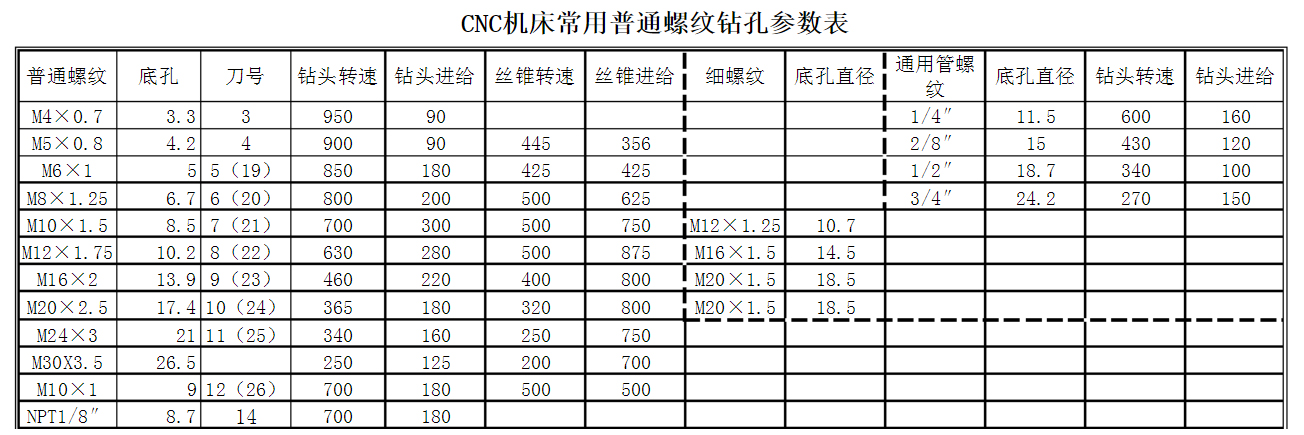

　　加工中心鋁件攻絲轉速和進給多少？

　　加工中心鋁件攻絲遇到的問題及解決辦法？

　　1、加工中心鋁件攻絲絲錐折斷的問題及解決辦法：

加工中心鋁件攻絲絲錐折斷的問題及解決辦法表
問題	解決方法
螺紋底孔選擇偏小	加大底孔直徑
攻不通孔螺紋，鉆孔深度不夠	加大鉆孔深度
排屑不好，切屑堵塞在絲錐槽內	刃磨刃傾角或選用螺尖絲錐，盲孔則選用螺旋槽絲錐
攻螺紋絲錐與底孔不同軸	校正夾具，選用浮動攻絲夾頭
攻螺紋切削速度太高	適當降低切削速度
絲錐刃磨參數選擇不合適	增大絲錐前角，縮短切削錐長度
工件硬度不穩定	控制工件硬度，選用保險夾頭
絲錐過度磨損	及時更換絲錐

　　2、加工中心鋁件攻絲絲錐崩刃的問題及解決辦法：

加工中心鋁件攻絲絲錐崩刃的問題及解決辦法表
問題	解決辦法
絲錐前角選擇過大	適當減小前角
絲錐每齒切削	適當增加切削錐長度
絲錐磨損	及時更換絲錐
絲錐硬度過高	適當降低硬度

　　3、加工中心鋁件攻絲絲錐磨損太快的問題及解決辦法：

加工中心鋁件攻絲絲錐磨損太快的問題及解決辦法表
問題	解決辦法
攻螺紋切削速度太高	適當降低切削速度
切削液選擇不合適	選用潤滑性好的切削液
絲錐刃磨參數選擇不合適	適當減小前角，加長切削錐長度
工件材料硬度太高	工件進行適當熱處理
絲錐刃磨時燒傷	正確刃磨絲錐

　　4、加工中心鋁件攻絲螺紋中軸過大的問題及解決辦法：

加工中心鋁件攻絲螺紋中軸過大的問題及解決辦法表
問題	解決辦法
絲錐精度選擇不當	選擇適宜精度的絲錐
切削速度太高	適當降低切削速度
切削液選擇不當	選擇適宜的切削液
絲錐與工件螺紋底孑L不同軸	校正夾具，選用浮動攻夾頭
絲錐刃磨參數選擇不合適	適當減小前角與切削錐后角
絲錐切削錐長度太短	適當增加切削錐長度
刃磨絲錐中產生毛刺	消除刃磨絲錐產生毛刺

　　5、加工中心鋁件攻絲螺紋中徑過小的問題及解決辦法：

加工中心鋁件攻絲螺紋中徑過小的問題及解決辦法表
問題	解決辦法
絲錐刃磨參數選擇不合適	適當加大絲錐前角與切削錐角
絲錐精度選擇不當	選擇適宜精度的絲錐
切削液選擇不合適	選擇潤滑性好的切削液

　　6、加工中心鋁件攻絲螺紋表面不光滑有波紋的問題及解決辦法：

加工中心鋁件攻絲螺紋表面不光滑有波紋的問題及解決辦法表
問題	解決辦法
絲錐刃磨參數選擇不合適	適當加大前角，減小切削錐角
絲錐刃磨不良	保證絲錐前刃面有較細的表面粗糙度
工件材料太軟	進行熱處理，適當提高工件硬度
攻螺紋切削速度太高	適當降低切削速度
切削液選擇不合適	選擇潤滑性好的切削液
絲錐磨損	更換已磨損的絲錐

HASSFULL-F90精密加工中心

　　關于“加工中心鋁件攻絲轉速和進給多少”的內容，已經非常詳細了。HASSFULL的F90精密加工中心，可以實現粗加工、半精加工、精加工，可以加工的材料也十分廣泛，包括了鋁、銅、鈦合金、工程塑料、絕緣件、復合材料等。
