加工中心鋁合金高速加工刀具？高性能的
鋁加工中心，需要做到高效加工。高效加工包括了高進(jìn)給加工、高質(zhì)量加工、低消耗加工、綠色切削加工，高速加工也在其中。鋁加工中心的高效加工，不是單純的高速加工，高速加工只是一種手段而已，高效益才是最終的目的。今天哈思孚HASSFULL來說下加工中心鋁合金高速加工刀具吧。
哈思孚MF1325工程塑料加工中心盤式刀庫
鋁加工中心實(shí)現(xiàn)鋁合金高速加工，對刀具有什么要求？
鋁加工中心實(shí)現(xiàn)鋁合金高速加工，對刀具材料和結(jié)構(gòu)是有要求的。
刀具的材料必須具備高強(qiáng)度、高硬度和耐高溫的特點(diǎn)；此外，必須具備先進(jìn)的刀具幾何參數(shù)；最后還需要高動平衡的銑刀結(jié)構(gòu)。
鋁加工中心高速加工常用的刀具材料有哪些？
1、硬質(zhì)合金涂層刀具。
2、TiC（N）基硬質(zhì)合金：用于粗加工、半精加工、精加工和斷續(xù)加工。
3、陶瓷刀具：用于半精加工、精加工、干切削、硬切削。
干切削：干切削加工技術(shù)一種加工過程不用或微量使用切削液加工技術(shù)，一種對環(huán)境污染源頭進(jìn)行控制清潔環(huán)保制造工藝；
硬切削：硬切削是指使用CBN實(shí)體刀具、CBN刀頭或陶瓷刀具來加工淬硬的工件。用硬切削這種新工藝可以切削淬硬的工件。用硬切削這種新工藝可以切削淬硬鋼、灰鑄鐵、球墨鑄鐵、粉末冶金和特殊材料。當(dāng)然，也有一些材料如青銅等不適合采用硬切削。用硬切削可進(jìn)行車削、表面加工、攻螺紋、銑削、開槽、靠模加工、車削錐面。據(jù)美國有關(guān)文章報導(dǎo)，硬切削使工件光潔度始終保持16μm。在正常條件下，光潔度能達(dá)到6～8μm。
4、立方氮化硼刀具：一般用于精加工；適合加工高硬度淬火鋼、高溫合金、可切削軸承鋼（60——62HRC）、工具鋼（57——60HRC）、高速鋼（63HRC）；低含量CBN(質(zhì)量分?jǐn)?shù)為45%—65%)主要用于精加工45—61HRC。高含量CBN（質(zhì)量分?jǐn)?shù)為80%—90%）主要用于粗、半粗加工鎳、鉻鑄鐵，斷續(xù)切削淬硬鋼，高速切削鑄鐵、硬金屬、燒結(jié)金屬與重合金。
5、金剛石刀具：加工各種有色金屬和極耐磨的高性能非金屬材料，如鋁、銅、鎂及其合金，硬質(zhì)金屬纖維增塑材料，金屬基復(fù)合材料，木材復(fù)合材料；目前金剛石刀具高速切削（2500—5000m/min）。
加工中心鋁合金高速加工刀具有哪些呢？
1、易切削鋁合金用刀具有K10、K20、PCD（聚金剛石）。
切削速度2000—4000m/min。進(jìn)給速度為3—12m/min。刀前角為12°∽18°，后角10°∽18°，刃傾角可達(dá)25°。
2、鑄鋁合金：其中的硅含量不同，所選用的刀具也不同。ω（Si）<12%的鑄鋁合金采用K10、Si3N4刀具，當(dāng)ω（Si）>12%,，采用人造金剛石(PKD)、PCD（聚晶金剛石）及CVD金剛石涂層刀具，其切削速度可選1100m/min，進(jìn)給量為0.125mm/r。
哈思孚MF1325工程塑料加工中心盤式刀庫中的刀具
鋁加工中心高速加工的優(yōu)勢有哪些？
硬質(zhì)合金刀具替代高速鋼刀具，加工速度至少是提高了2到5倍。高速加工具有下面這幾個優(yōu)勢：
1、 提高了切削效率： 使用高速鋼刀具的中速切削Vc=30m/min，而使用硬質(zhì)合金等高硬刀具材料,其切削速度可達(dá)到Vc=300-600m/min，這樣使銑刀的轉(zhuǎn)速提高了10-20倍，進(jìn)給速度提高了10倍以上，單位時間內(nèi)的金屬切除率大幅提高，使生產(chǎn)效率大幅提高，降低了生產(chǎn)成本，提高了經(jīng)濟(jì)效益。
2、刀具壽命大幅提高：由于硬質(zhì)合金的耐磨性能比高速鋼高10倍以上，使得硬質(zhì)合金銑刀的壽命大幅提高，顯著降低了刀具的成本，如使用陶瓷刀具高速切削高溫合金，切削速度提高了70多倍，加工效率提高80倍，刀具壽命提高了30倍。
3、提高了加工表面質(zhì)量：采用中速切削時，加工表面粗糙度值只能達(dá)到Ra1.6um，而采用了硬質(zhì)合金刀具，由于切削速度大幅提高，使加工表面粗糙度大幅下降，高速精銑鋼、鑄鐵的表面粗糙度值可以達(dá)到Rd0.32~0.63um，高速精銑鋁合金可以達(dá)到Ra0.25-0.32um。
鋁加工中心超高速加工的特點(diǎn)有哪些？

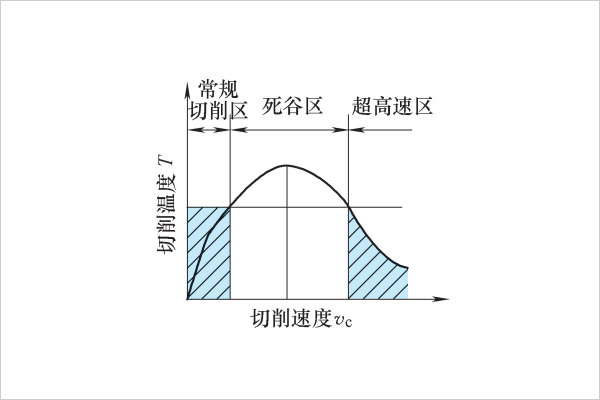

科學(xué)家發(fā)現(xiàn):在常規(guī)切削區(qū)內(nèi)切削速度提高，切削溫度上升，但當(dāng)切削速度升到一定值后，切削溫度不升反而下降，如下圖。
切削速度和切削溫度的關(guān)系
一般來講，機(jī)床主軸轉(zhuǎn)速達(dá)到1萬r/min以上或切削速度比原來的切削速度高5~10倍以上，均稱為"超高速切削"。超高速切削有以下優(yōu)點(diǎn):
1、隨著切削速度的大幅度提高，進(jìn)給速度也大幅提高，可比常規(guī)高3~5倍。同時大大地減少了空行程時間，從而極大的提高了機(jī)床的生產(chǎn)效率。
2、在切削速度達(dá)到某一數(shù)值之后，切削力可降低30%，尤其背向力的大幅減少，特別有利于薄壁、細(xì)肋類剛性差的工件的加工速度和加工質(zhì)量。對于薄壁工件可銑出0.2mm薄肋。采用超高速切削法，主軸轉(zhuǎn)速可以達(dá)到42000r/min，進(jìn)給速度可達(dá)到15~20m/min。
3、超高速切削時：95%~98%以上的切削熱來不及傳給工件，而被切屑飛速帶走，工件基本保持冷態(tài)，因此特別適合加工容易產(chǎn)生熱變形的零件。
4、超高速切削時：機(jī)床的激振頻率特別高，它避開了機(jī)床一刀具一工件工藝系統(tǒng)的固有頻率范圍，因此切削平穩(wěn)，可以加工出非常精密、非常光潔的零件,常常可以達(dá)到磨削的水平，而且表面殘余應(yīng)力很小，常可以省去精磨工序。
5、超速切削可以加工各種難加工的材料，如鎳基合金和鈦合金等。在普通加工中一般采用低速切削加工很困難，而采用超高速切削加工，切削速度可比常規(guī)切削速度高5~10倍，不但可以大幅度地提高生產(chǎn)率，還可以有效地減少刀具磨損，提高零件的表面質(zhì)量。
6、降低加工成本：零件的單件加工時間縮短；在一臺機(jī)床上一次裝夾可以完成零件所有的粗加工、半精加工、精加工，如模具加工可以是"一次成型"。雖然高速加工機(jī)床價格是普通機(jī)床的幾倍，但綜合考慮仍可以降低成本。
哈思孚HASSFULL關(guān)于“加工中心鋁合金高速加工刀具”的內(nèi)容，干貨滿滿，大家一定收獲不少吧？
